Pneumatische und elektrische Verbindungstechnik von Festo: Leitfaden für die Auslegung im Feld

Pneumatische und elektrische Verbindungstechnik bildet die gemeinsame Infrastruktur, die Luft, Energie und Informationen zuverlässig zwischen den Komponenten eines Automatisierungssystems überträgt. Selbst bei korrekt ausgewähltem Zylinder oder Ventil können zu enge Schläuche, ungeeignete Verschraubungen, falsche Gewinde, unnötig lange Kabel, falsche Steckercodierungen oder ungeschützte Durchführungen im Feld die Zykluszeit und Verfügbarkeit beeinträchtigen. Dieser Leitfaden betrachtet das Portfolio an Schläuchen, Steckverschraubungen und Anschlussleitungen von Festo nicht als einzelne Produkte, sondern als Auswahlprozess für die durchgängige Auslegung der Feldverbindungen.

Warum sollten Sie die Verbindungstechnik als eigenständiges System auslegen?

In einem pneumatischen Kreis beeinflusst jeder Querschnitt den Durchfluss – vom Kompressor zur Wartungseinheit, vom Verteiler zum Ventil und vom Ventil zum Aktuator. Mit kleinerem Schlauchinnendurchmesser, längeren Leitungen und mehr Winkelstücken kann der Druckverlust zunehmen. Die Folge ist nicht nur ein langsamerer Zylinder; auch eine geringere Kraft unter Last, unterschiedliche Geschwindigkeiten in beiden Richtungen, ein ungleichmäßiger Vakuumaufbau und ein unnötig hoher Versorgungsdruck sind möglich. Deshalb darf der Anschlussdurchmesser nicht allein anhand der Anschlussgröße am Gerät festgelegt werden, sondern muss zusammen mit dem erforderlichen Durchfluss und dem zulässigen Druckabfall bestimmt werden.

Auch auf der elektrischen Seite garantiert die mechanische Steckbarkeit noch keine korrekte Zuordnung. Dieselbe mechanische Bauform M12 kann für unterschiedliche Codierungen, Pinzahlen, Spannungen und Kommunikationsaufgaben verwendet werden. PNP- oder NPN-Ausgang des Sensors, analoges oder digitales Signal, IO-Link-Verbindung, Spannungs- und Leistungsbedarf der Ventilspule, Leiterquerschnitt und Pinbelegung des Steuerungseingangs müssen in einer gemeinsamen Zeichnung zusammengeführt werden. Werden pneumatische und elektrische Leitungswege nicht gemeinsam geplant, können Wartungszugang, Füllgrad des Kabel- und Schlauchträgers sowie Biegeradien an bewegten Achsen später Probleme verursachen.

Auswahlreihenfolge: von der Aufgabe zum Bestellcode

1. Medium und Signal definieren: Erfassen Sie Luftqualität, Druck, Vakuumniveau oder Wassereinsatz sowie auf der elektrischen Seite Versorgung, Strom und Signalart.
2. Anschlussenden erfassen: Listen Sie für jedes Gerät Gewinde, Schlauchaußendurchmesser, Steckverbinder wie M8/M12, Codierung, Stecker- oder Buchsenausführung und Pinansicht auf.
3. Bewegungsanforderungen bestimmen: Unterscheiden Sie zwischen fester Verlegung, Energiekette, Robotertorsion, wiederholter Schwenkbewegung und Biegung ausschließlich während der Montage.
4. Umgebungsbedingungen überprüfen: Nehmen Sie Mindest- und Höchsttemperatur, Öl, Chemikalien, UV, Schweißfunken, Reinigung durch Abwaschen und mechanische Stöße in die Spezifikation auf.
5. Montagekomponenten vollständig einbeziehen: Verwalten Sie Verschraubung, Schlauch, Steckverbinder, Kabel, Verteiler, Schalldämpfer, Kennzeichnung und Befestigungselemente in derselben Stückliste.
6. Exakte Variante prüfen: Überprüfen Sie die allgemeine Aussage auf der Produktfamilienseite anhand des aktuellen Datenblatts der zu bestellenden Teilenummer.

Schlauchdurchmesser und Länge in pneumatischen Leitungen

Bei der Schlauchauswahl bestimmt der Außendurchmesser die mechanische Kompatibilität mit der Verschraubung, während der Innendurchmesser maßgeblich die Durchflusskapazität bestimmt. Zwei Produkte mit gleichem Außendurchmesser, aber unterschiedlicher Wandstärke können unterschiedliche Innenquerschnitte aufweisen. Bei der Auslegung müssen Zylindervolumen, angestrebte Hubzeit, Anzahl gleichzeitig arbeitender Aktuatoren, Verluste an Ventilen und Schalldämpfern sowie der niedrigste dynamische Druck der Versorgungsleitung gemeinsam betrachtet werden. Ein Aufbau, der mit einer kurzen Laborverbindung funktioniert, erreicht bei langen Leitungswegen mit vielen Winkelstücken in der Maschine möglicherweise nicht dieselbe Leistung.

Ein überdimensionierter Schlauch ist jedoch nicht immer besser. Das größere Leitungsvolumen kann die Be- und Entlüftungszeit verlängern, den Luftverbrauch erhöhen und in bewegten Mechanismen mehr Platz für Biegungen erfordern. Deshalb können Hauptverteilung, Ventilversorgung und Aktuatoranschluss getrennt dimensioniert werden. Ist eine Geschwindigkeitsregelung vorgesehen, müssen auch Drosselrichtung, Abluftschalldämpfer und die drückende oder ziehende Wirkung der Last berücksichtigt werden. Bei der Projektabnahme sollte statt des statischen Drucks am Zylindereingang der dynamische Druck im schnellsten Zyklus gemessen werden.

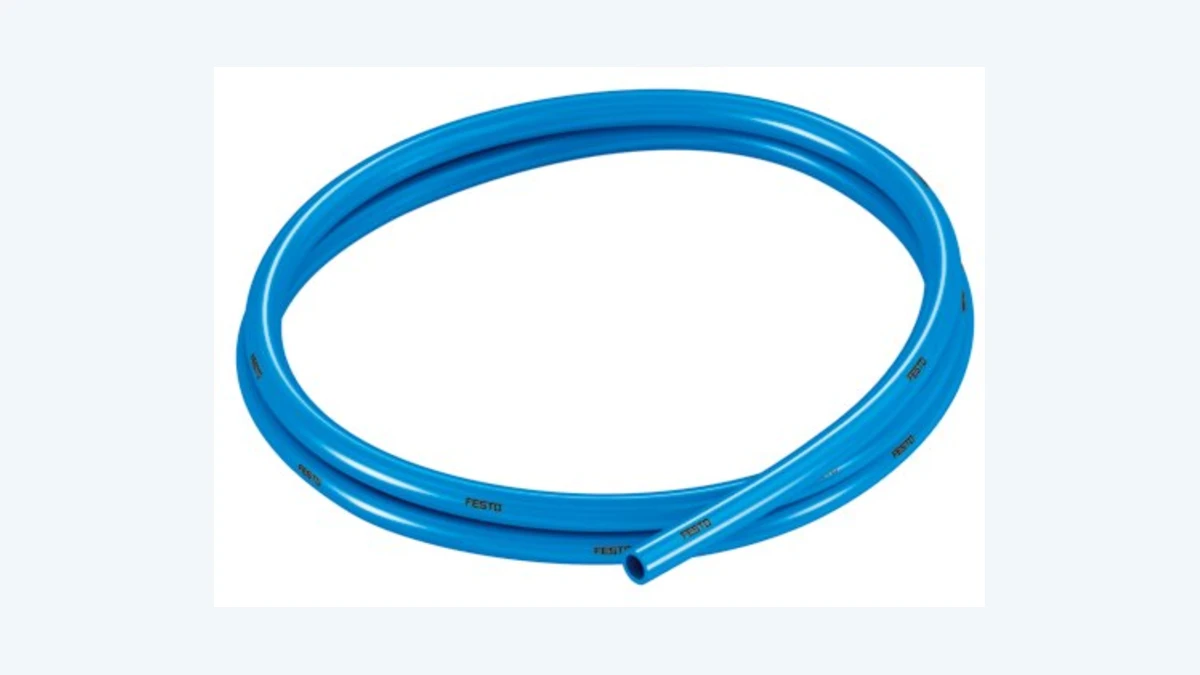

PUN-H-Schlauch: Beispiel für die Variantenprüfung bei Standardaufgaben

Festo bietet sein Pneumatikschlauchsortiment neben Standardaufgaben auch in unterschiedlichen Kombinationen für Umwelteinflüsse wie Hitze, Schweißspritzer, hohe pH-Werte und Hydrolyse an. Der Polyurethanschlauch PUN-H ist eine Option für ein breites Spektrum an Standardanwendungen; Durchmesser, Farbe und Einsatzgrenzen müssen jedoch anhand der vollständigen Teilenummer geprüft werden. Die Bezeichnung „PUN-H“ allein legt noch keine verbindlichen Bestellanforderungen für Druck, Temperatur oder Biegewerte fest.

Als konkretes Beispiel wird PUN-H-8X1,25-BL, Teilenummer 197385, im offiziellen Datenblatt vom August 2026 mit 8 mm Außendurchmesser und 5,7 mm Innendurchmesser beschrieben. Für dieselbe Variante werden ein Mindestbiegeradius von 21 mm, ein durchflussrelevanter Biegeradius von 37 mm, eine Umgebungstemperatur von −35 bis +60 °C und der Werkstoff TPE-U(PU) angegeben. Das Datenblatt führt dieses Produkt als energiekettentauglich auf. Der Betriebsdruck über den gesamten Temperaturbereich wird mit −0,95 bis +6 bar angegeben, der temperaturabhängige Betriebsdruck mit −0,95 bis +10 bar. Diese Werte gelten ausschließlich für die genannte blaue Variante mit 8 mm und der Teilenummer 197385.

Das Datenblatt nennt auch den Einsatz mit Wasser, gibt für 0–60 °C jedoch gesondert eine Obergrenze von 0,3 MPa an. Dieser Hinweis zeigt beispielhaft, dass Druckluftwerte nicht unmittelbar auf Wasserleitungen übertragen werden dürfen. Bei abweichendem Medium, Schmierstoff, Reinigungsmittel oder Produktionsumfeld muss die chemische Verträglichkeit gesondert geprüft werden. Auch Aussagen zu Lebensmittelkontakt, Reinraum, Batterieproduktion und Brandverhalten sind anhand des Dokumentumfangs und der gewählten Variante zu überprüfen; eine auf Marketingebene genannte Eigenschaft einer Produktfamilie darf nicht auf das gesamte installierte System übertragen werden.

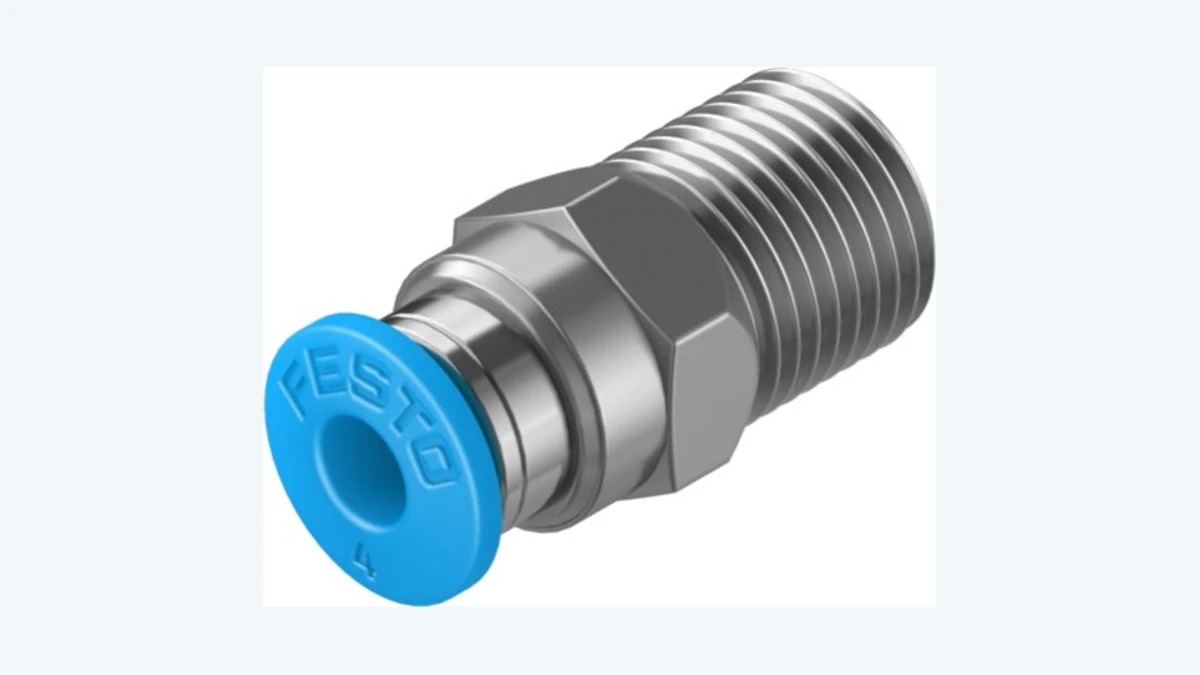

QS-Steckverschraubung: Außendurchmesser, Gewinde und Dichtung gemeinsam auswählen

Eine Push-in- oder Steckverschraubung ermöglicht die schnelle Montage durch Einstecken eines sauber zugeschnittenen Schlauchs mit passendem Außendurchmesser; zum Lösen wird der Lösering gedrückt. Die offizielle Kategorieseite von Festo nennt neben Ausführungen aus PBT und/oder Messing auch Varianten aus Edelstahl, Polypropylen sowie schweißspritzerbeständige Optionen. Diese Vielfalt erfordert, zunächst die Umgebungsbedingungen und die Kombination aus Schlauch und Verschraubung festzulegen, bevor die Gehäuseform gewählt wird.

QS-1/8-4, Teilenummer 153001, ist ein konkretes Beispiel für diese Entscheidung. Laut Datenblatt vom August 2026 besitzt diese gerade Verschraubung ein Außengewinde R1/8, einen Anschluss für Schläuche mit 4 mm Außendurchmesser und arbeitet nach dem Push-Pull-Prinzip. Die Nennweite beträgt 3 mm, die Schlaucheinstecktiefe 14,9 mm; das Gehäuse besteht aus vernickeltem Messing. Als Betriebsdruckbereich sind über den gesamten Temperaturbereich −0,95 bis +6 bar und temperaturabhängig −0,95 bis +14 bar aufgeführt. Die Umgebungstemperatur beträgt −10 bis +80 °C. Diese Angaben dürfen nicht automatisch auf andere Gewinde- und Durchmesserkombinationen der QS-Familie übertragen werden.

R-, G-, NPT- und metrische Gewinde können ähnlich aussehen, sich jedoch in Gewindeprofil und Abdichtungsverfahren unterscheiden. Adapter dürfen nicht mit Gewalt montiert werden; statt der vom Hersteller angegebenen Dichtung oder Beschichtung dürfen keine beliebigen Abdichtungsverfahren eingesetzt werden. Insbesondere beim Einschrauben einer Metallverschraubung in einen Kunststoffanschluss sind das zulässige Anzugsverfahren und das Anziehdrehmoment der Gerätedokumentation zu entnehmen. Bei Winkelverschraubungen ist zu beachten, dass die Ausrichtbarkeit nach der Montage keine Eignung für eine kontinuierliche Drehbewegung im Betrieb bedeutet.

Schlauch-Verschraubungs-Kombination auf die Umgebung abstimmen

Leitungsführung, Biegung und mechanischer Schutz

Schläuche und Kabel müssen innerhalb des tatsächlichen Bewegungsraums der bewegten Achse modelliert werden. Der Mindestbiegeradius bedeutet nicht, dass unmittelbar nach dem Anschluss eine scharfe Richtungsänderung zulässig ist; in der Nähe von Verschraubungen oder Steckverbindern dürfen keine Zug- und Querbelastungen auftreten. In der Energiekette werden Leitungen mit ausreichendem Freiraum für eine klemmfreie Bewegung angeordnet; die Vorgaben des Herstellers zu Füllgrad und Trennung sind einzuhalten. Das Übereinanderliegen unterschiedlicher Außendurchmesser oder das Verheddern loser Leitungen kann die Reibung erhöhen.

Der Schlauch wird so befestigt, dass er keine heißen Oberflächen, scharfen Kanten oder Schweißbereiche berührt. Eine zusätzliche Schutzspirale oder Schutzhülle verändert das Biegeverhalten; die Kombination muss gemeinsam getestet werden. Auch bei Kabeln darf das Steckverbindergehäuse nicht als mechanischer Anschlag dienen. Wird Bewegung auf das Kabel übertragen, sind eine geeignete Zugentlastung und ein definierter Biegebereich erforderlich. Robotertorsion und zweidimensionale Energiekettenbewegung stellen unterschiedliche Beanspruchungen dar; die Kennzeichnung „für bewegten Einsatz geeignet“ allein bestätigt nicht die Eignung für beide Aufgaben.

Elektrische Verbindung: Signalaufgabe vor mechanischer Kompatibilität

Die elektrische Auswahl beginnt mit dem Anschlussplan im Datenblatt des Feldgeräts. Versorgungsspannung, zulässiger Strom, PNP/NPN- oder Analogausgang, IO-Link-Porttyp, Pinzahl und Funktionen werden erfasst. Anschließend wird der steuerungsseitige Eingang, Ausgang oder Master-Port in dieselbe Tabelle aufgenommen. Ob der Steckverbinder gerade oder gewinkelt ausgeführt wird, richtet sich nach der Geometrie von Schaltschrank und Maschine; ein gewinkelter Abgang kann den Montageplatz verringern, jedoch eine bestimmte Richtung der Kabelführung vorgeben.

Die Bezeichnungen M8 und M12 geben lediglich die Größe des Anschlussgewindes an. Codierung, Stecker- oder Buchsenausführung, Polzahl und Pinbelegung müssen gesondert geprüft werden. Ein A-codiertes Sensorkabel und eine anders codierte M12-Schnittstelle für Daten oder Leistung erfüllen trotz mechanischer Ähnlichkeit nicht dieselbe Aufgabe. Statt die Pinnummer anhand der Kabelfarbe zu vermuten, sind die nummerierten Anschlusspläne von Gerät und Kabel miteinander zu vergleichen. Die Verwechslung der Vorderansicht des Steckverbinders mit der kabelseitigen Ansicht ist eine häufige Ursache für Inbetriebnahmefehler.

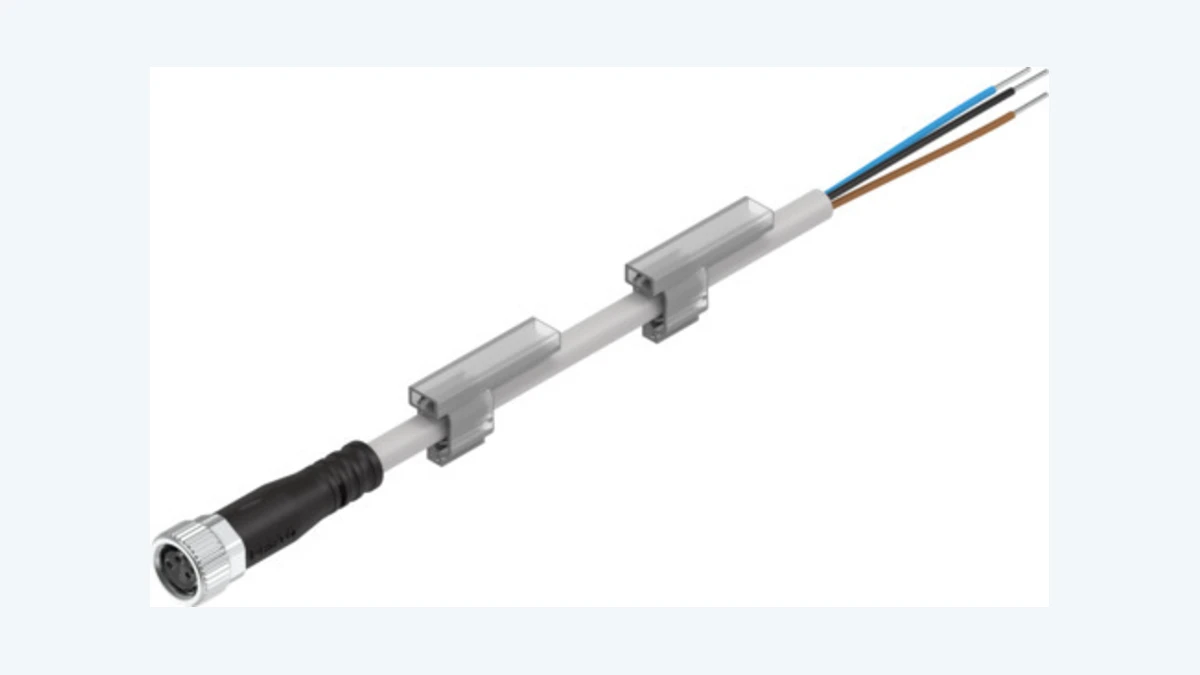

Anschlussleitungsfamilie NEBU: den Optionsumfang richtig einordnen

Die Festo NEBU-Familie ist eine konfigurierbare Option für vorkonfektionierte oder offen endende Verbindungen zwischen Feldgerät und Steuerungsseite. Das Familiendatenblatt mit der Teilenummer 539052 zeigt auf Feld- und Steuerungsseite die Optionen M8x1 A-codiert, M12x1 A-codiert oder offenes Ende; gerade, gewinkelte oder bei bestimmten Optionen verstellbare Kabelabgänge sowie einen Umfang von 3–8 Polen/Adern. Diese Auflistung bedeutet jedoch nicht, dass alle Eigenschaften gleichzeitig in einem einzigen Kabel vorhanden sind. Anhand der Konfigurationsregeln muss eine gültige Kombination erstellt und anschließend müssen die technischen Daten des daraus entstehenden vollständigen Bestellcodes erneut aufgerufen werden.

Die Bereichstabelle enthält Spannungswerte für DC und AC bis 0–250 V, eine Strombelastbarkeit von 3–4 A bei 40 °C, Kabellängen von 0,1–30 m sowie die Schutzarten IP65, IP68 oder IP69K. Im selben Dokument wird ausdrücklich darauf hingewiesen, dass die Schutzart im montierten Zustand gilt. Aufgeführt sind Standard-, energiekettentaugliche und robotertaugliche Leitungseigenschaften sowie Mantelvarianten aus PVC oder TPE-U(PUR). Diese Angaben beschreiben den Umfang der Produktfamilie: Allein aus der Familientabelle lässt sich beispielsweise nicht ableiten, dass ein bestimmtes M8-Sensorkabel für 250 V und 4 A ausgelegt ist und die Schutzart IP69K besitzt.

Das Datenblatt der Produktfamilie enthält für die Energiekettenausführung auch Prüf Angaben zu mehr als fünf Millionen Zyklen und einem Biegeradius von 75 mm. Diese Angabe gilt ausschließlich für die betreffende Energieketten-Kabelausführung und die Festo-Prüfbedingungen; sie lässt sich nicht auf jede NEBU-Variante oder andere Kettengeometrien übertragen. Verfahrgeschwindigkeit, Beschleunigung, Hub, Kettenradius, Temperatur und weitere mitgeführte Leitungen können die tatsächliche Lebensdauer beeinflussen. Bei Roboteranwendungen müssen zusätzlich der Torsionswinkel und die zulässige Verdrehung pro Meter anhand der Dokumentation der konkreten Variante geprüft werden.

Schutzart, Werkstoff und elektromagnetische Umgebung

Der IP-Schutz ist eine Systemeigenschaft. Die Angabe IP65, IP68 oder IP69K im Kabeldatenblatt schützt keinen offen gelassenen oder unzureichend angezogenen Steckverbinder. Die Dichtung des Gegensteckverbinders, die Dichtfläche, das Anzugsdrehmoment und der Zustand der Kabeleinführung sind gemeinsam zu bewerten. In Anlagen mit Nassreinigung können Strahlrichtung, Temperatur und Druck des Wassers sowie die eingesetzten Chemikalien über die Schutzartkennzeichnung hinausgehende Anforderungen an die Werkstoffeignung stellen.

Bei Maschinen mit Leistungselektronik, Motorleitungen und Schweißgeräten ist die Führung der Signalleitungen wichtig. Sensorleitungen dürfen nicht über längere Strecken parallel zu Starkstromleitungen verlegt werden; Kreuzungs- und Trennungsregeln sind gemäß Anlagenstandard einzuhalten. Bei schirmungspflichtigen Analog- oder Kommunikationsleitungen muss zusätzlich geplant werden, wie die Schirmung über Steckverbinder, Schaltschrankdurchführung und Potenzialausgleich hinweg durchgängig ausgeführt wird. Eine standardmäßige dreiadrige Sensor-Anschlussleitung ersetzt keine geschirmte Kommunikationsleitung.

Ausführungsstandard für die pneumatische und elektrische Montage

Der Pneumatikschlauch wird mit einem geeigneten Schneidwerkzeug rechtwinklig zur Achse und gratfrei geschnitten. Gequetschte, ovale oder zerkratzte Enden dürfen nicht in die Steckverschraubung eingeführt werden. Der Schlauch wird bis zur vom Hersteller angegebenen Einstecktiefe eingeschoben; der sichere Halt wird durch leichtes Ziehen geprüft. Vor der Demontage ist der Druck sicher abzubauen. Soll dasselbe Ende erneut verwendet werden, wird der Abschnitt mit den Haltespuren abgeschnitten und geprüft, ob die verbleibende Länge für einen spannungsfreien Anschluss ausreicht. Der Verschraubungskörper wird an der Schlüsselfläche gehalten; Kunststoffteile dürfen nicht mit einer Zange gegriffen werden.

Der elektrische Steckverbinder wird korrekt ausgerichtet, die Kontakte werden ohne Kraftaufwand zusammengeführt und das Verriegelungselement wird nach Herstellervorgabe angezogen. Statt das Gehäuse zu drehen und dadurch das Kabel zu verdrillen, wird die Überwurfmutter gedreht. Bei offenen Enden werden Abisolierlänge, Aderendhülse und Klemmenanzugsdrehmoment gemäß Schaltschrankstandard gewählt. Das Kabel erhält an beiden Enden dasselbe Gerätekennzeichen; bei Änderungen der Kabelvariante oder -länge werden Schaltplan und Ersatzteilliste aktualisiert. Nicht verwendete Anschlüsse werden mit geeigneten Schutzkappen verschlossen.

Inbetriebnahme: Dichtheits- und Signalprüfung gleichzeitig durchführen

Der erste Druckaufbau erfolgt kontrolliert. Die Kontrolle im Bereich der Verschraubungen darf sich nicht auf die Sinneswahrnehmung beschränken; die Dichtheit wird mit einem zur Anlagenvorschrift passenden Leckprüfverfahren überprüft. Während der Aktuator unter maximalen Geschwindigkeits- und Lastbedingungen betrieben wird, wird der Ventileingangsdruck überwacht. Ist die Geschwindigkeit geringer als erwartet, werden Versorgung, Ventil, Schlauch, Drosselelement und Abluftweg einzeln bewertet. Eine Druckerhöhung an einer Stelle kann den eigentlichen Engpass verdecken und den Energieverbrauch erhöhen.

Bei der elektrischen Prüfung werden zunächst im spannungsfreien Zustand die Durchgängigkeit zwischen den Kontakten, mögliche Kurzschlüsse und die Übereinstimmung der Kennzeichnungen geprüft. Nach dem Einschalten wird die Geräteversorgung unter Last gemessen; die Ein- und Ausgangszustände der Steuerung werden mit den tatsächlichen Maschinenbewegungen verglichen. Die bewegliche Achse wird langsam über den gesamten Hub verfahren, um zu prüfen, ob Schlauch und Kabel weder unter Zug stehen noch geknickt werden oder an benachbarten Teilen scheuern. Anschließend erfolgen ein Zyklustest bei Produktionsgeschwindigkeit und eine Fehlerprotokollierung.

Instandhaltungs- und Ersatzteilkonzept

Bei der regelmäßigen Kontrolle wird die Schlauchoberfläche auf Risse, Verhärtung, Verfärbung, Abrieb und enge Biegungen geprüft; Verschraubungen werden auf Lockerung, Leckagen und mechanische Schäden untersucht. Bei Kabeln wird auf Scheuerstellen am Außenmantel, lockere Steckverbinder, fehlende Dichtungen und ungleichmäßige Bewegungen in der Energiekette geachtet. Eine defekte Leitung darf nicht allein aufgrund gleicher Farbe oder gleichen Außendurchmessers durch ein anderes Material ersetzt werden. Werkstoff, Druck, Temperatur, Bewegungseignung und elektrische Eigenschaften müssen anhand desselben vollständigen Bestellcodes oder einer freigegebenen gleichwertigen Ausführung sichergestellt werden.

In der Ersatzteilliste werden der Bestellcode der Schlauchrolle, Farbe und Außendurchmesser; Gewinde, Bauform und Schlauchanschluss der Verschraubung; sowie die beidseitigen Anschlüsse, Polzahl, Länge und Bewegungseignung des Kabels eindeutig angegeben. Für kritische Maschinen können kombinierte Schlauch-Verschraubungs-Kabel-Sätze vorbereitet werden. So tauscht das Instandhaltungspersonal vor Ort einen geprüften Satz aus, statt eine neue Kombination zusammenzustellen. Wird der Grund für den Ausbau dokumentiert, lassen sich wiederkehrende systematische Probleme wie fehlerhafte Leitungsführung, unzureichender Biegeradius oder ungeeignete Umgebungsbedingungen erkennen.

Erforderliche Angaben für Angebot und Projektierung

• Art und Qualität des Mediums, Nenn-/Maximaldruck, Vakuum, Temperatur und erforderlicher Durchfluss
• Aktuatorvolumen, Hub, Zykluszeit, gleichzeitiger Betrieb und zulässiger Druckabfall
• Außen- und Innendurchmesser des Schlauchs, Gesamtlänge, Farbstandard und minimal verfügbarer Biegeraum
• Metrisches, G-, R- oder NPT-Gewinde der Geräteanschlüsse; Dichtungs- und Anzugsanforderungen
• Feste Verlegung, Energieketten- oder Roboterbewegung; Angaben zu Hub, Geschwindigkeit, Beschleunigung, Zyklen und Torsion
• Anforderungen hinsichtlich Öl, Chemikalien, Wasser, UV, Schweißspritzern, Reinraum oder Lebensmittelbereich
• Spannung, Strom, Signaltyp und PNP/NPN-Ausführung des Feldgeräts sowie Analog- oder IO-Link-Funktion
• M8/M12-Baugröße, Codierung, Stecker-/Buchsenausführung, Polzahl, gerader/gewinkelter Abgang und erforderliches offenes Ende
• Schutzart, Kabelmantel, Schirmung, getrennte Leitungsführung, Kennzeichnung und Abnahmeprüfung
• Erforderliche Konformitätsunterlagen, Zielstückzahl, Ersatzteil- und Standardisierungsstrategie

Oskon betrachtet die Verbindungstechnik nicht als nachträglich ergänzte Zubehörliste, sondern als messbaren Bestandteil der Automatisierungsfunktion. Die Beispiele Festo PUN-H, QS und NEBU zeigen, dass Schlauch, Verschraubung und Kabel nach derselben Auswahllogik, jedoch jeweils innerhalb ihrer eigenen technischen Grenzen geprüft werden müssen. Das richtige Ergebnis entsteht nicht durch die Auswahl eines Produktfamiliennamens, sondern durch die Zusammenführung von Aufgabe, konkreter Variante, Leitungsführung, Montage und Abnahmeprüfung in einem einzigen Dokument.
