Verwalten Sie in CIP-Systemen Reinigungskreislauf, Rezepturschritte und Messaufzeichnungen gemeinsam. Der Abschluss des Reinigungszyklus und die Eignung der Ausrüstung für das nächste Produkt sind getrennte Entscheidungen.
Das Reinigungsziel hängt von Produkt und Ausrüstung ab

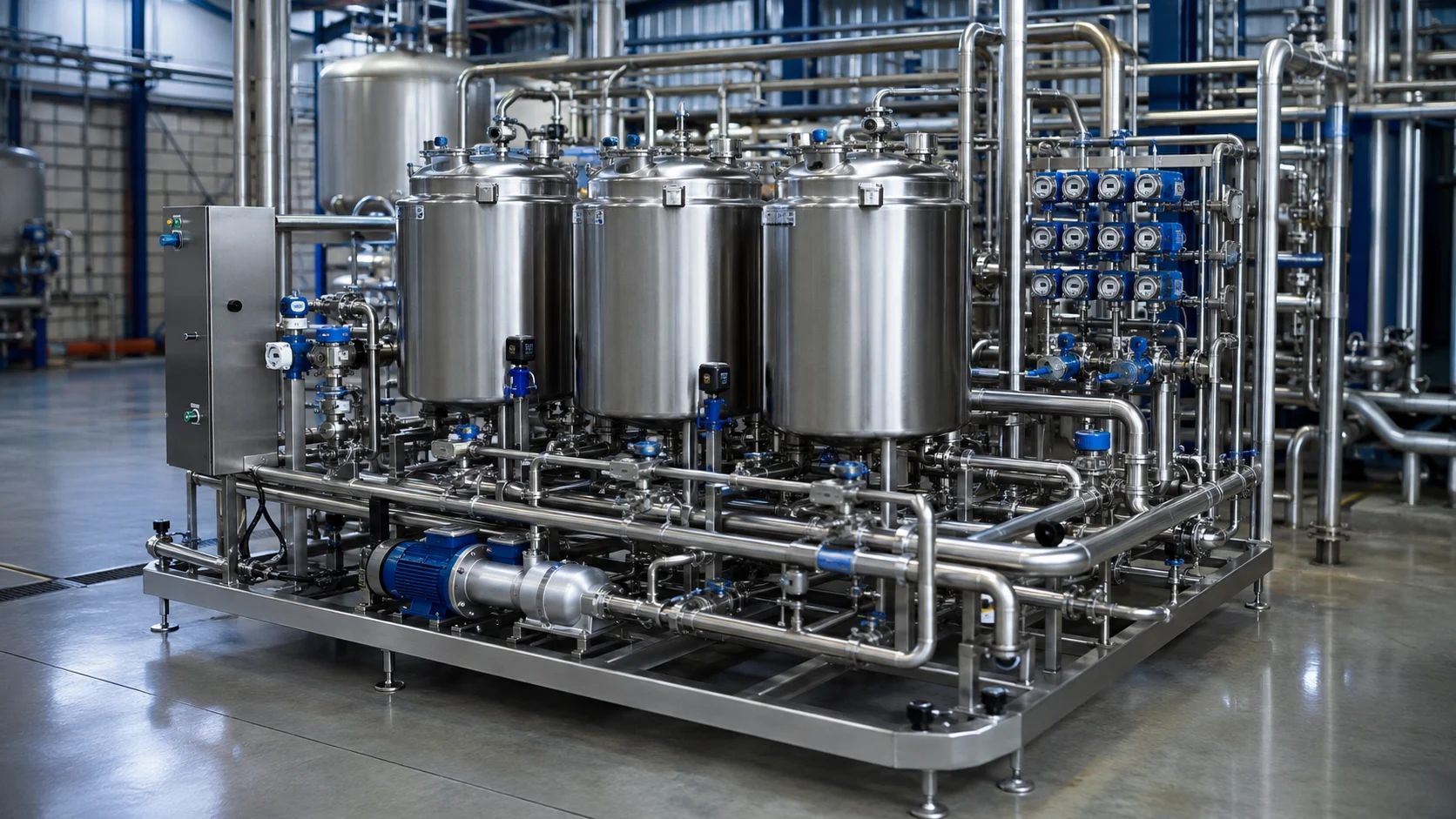

Reinigung vor Ort bezeichnet ein Verfahren zur Reinigung der Innenflächen entsprechend ausgelegter Ausrüstung ohne Demontage. Nicht jede Verschmutzungsart, jedes Produkt und jede Ausrüstung lässt sich mit derselben Methode reinigen. Die Reinigungsrezeptur wird anhand von Materialverträglichkeit, Rückstandsart und Produktanforderungen überprüft. Parameter wie Zeit, Temperatur und Durchfluss werden als Bestandteil der Reinigungsrezeptur verwaltet.
Definieren Sie den Kreislauf physisch
Es wird eindeutig festgelegt, welcher Tank, welche Rohrleitung und welche Ausrüstung an welchen CIP-Rücklauf angeschlossen sind. Ventilstellungen, gemeinsam genutzte Kreisläufe und nicht reinigbare Bereiche werden bei der Auslegung berücksichtigt. Die Auswahl auf dem Bildschirm muss mit dem tatsächlichen Fließweg in der Anlage übereinstimmen. Für gemeinsam genutzte Ausrüstung, die gleichzeitig für Produktion und Reinigung angefordert wird, wird eine Verriegelungslogik eingerichtet. Eine falsche Kreislaufauswahl lässt sich nicht allein durch die Prüfung der Bezeichnung in der Software verhindern.
Schließen Sie Rezepturschritte anhand von Messungen ab
Schritte wie Vorspülen, Reinigen und Nachspülen werden anwendungsspezifisch festgelegt. Die erforderlichen Zeit-, Temperatur-, Durchfluss- und chemischen Bedingungen werden der verifizierten Rezeptur entnommen. Eine Messgröße wie die Leitfähigkeit kann bei geeigneter Anwendung helfen, das Verhalten des Kreislaufs zu überwachen; sie weist nicht jeden Rückstand direkt nach. Es muss eindeutig definiert sein, unter welchen Bedingungen die Schrittzeit gezählt wird.
Bewerten Sie Vorlauf- und Rücklaufinformationen gemeinsam
Ein geeigneter Messwert in der Vorlaufleitung beweist nicht, dass dieselben Bedingungen in der gesamten Ausrüstung vorliegen. Rücklaufmessungen und das hydraulische Verhalten des Kreislaufs werden im Rahmen des Projekts bewertet. Bei Sensorausfall, unzureichendem Durchfluss oder einer Unterbrechung muss der Zyklusstatus eindeutig sein. Eine unvollständige Reinigung darf nicht automatisch als erfolgreich protokolliert werden. Das Wiederanlaufverfahren basiert auf einer verifizierten Verfahrensanweisung.
Trennen Sie Zyklusprotokoll und Reinigungsverifizierung
Der Automatisierungsbericht zeigt, welche Schritte unter welchen Bedingungen ausgeführt wurden. Ob die Reinigung ausreichend ist, wird dagegen durch geeignete Probenahmen, Analysen oder andere Verifizierungsmethoden bewertet. Diese beiden Aufzeichnungen ergänzen sich. Der Status der Einsatzbereitschaft der Ausrüstung wird an die erforderlichen Ergebnisse und die betriebliche Freigabe gekoppelt. Der Zusammenhang zwischen vorherigem Produkt, Reinigungszeitpunkt und nachfolgendem Produkt bleibt rückverfolgbar.
Die Abnahme muss die tatsächlichen Kreisläufe umfassen
Messungen werden an repräsentativen Leitungen durchgeführt, einschließlich der längsten oder besonders beanspruchten Kreisläufe. Szenarien mit Belegungskonflikten gemeinsam genutzter Ventile, Rücklaufverlust und unvollständigen Zyklen werden getestet. Rezepturänderungen werden über Versionierung und Freigabe verwaltet. Die Auswahl der Chemikalien und die Betriebsbedingungen beruhen auf den jeweiligen Produktinformationen und werden nicht anhand einer allgemeinen Rezeptur aus dem Internet festgelegt. Der Abnahmebericht führt die überprüften Kreisläufe ausdrücklich auf.
Wesentliche Informationen für die Überwachung in der Automatisierung
| Kontrollpunkt | Überwachte Information |
|---|---|
| Kreislaufkennung | Gereinigte Ausrüstung und Fließweg über die Ventile |
| Prozessprotokoll | Zeit, Temperatur und Durchfluss gemäß Rezeptur |
| Einsatzbereit | Zyklusergebnis und erforderliches Verifizierungsergebnis |
Drei Fragen zum Projektstart
- Wird die Schrittzeit nur bei geeigneten Bedingungen gezählt?
- Werden die Messungen der Rücklaufleitung ausgewertet?
- Sind Zyklusabschluss und Reinigungsfreigabe voneinander getrennt?
