Ein industrielles RFID-System ist mehr als das berührungslose Lesen eines Tags: Die passende Funktechnologie, Lesegerät, Antenne, Transponder, Kommunikationsmodul, Steuerungsprogramm und Datenmodell werden gemeinsam ausgelegt. Im Siemens SIMATIC Ident-Portfolio sind SIMATIC RF200 und RF300 auf Hochfrequenzanwendungen ausgerichtet, SIMATIC RF600 dagegen auf UHF-Aufgaben mit großer Reichweite und Mehrfach-Tag-Erfassung. SIMATIC RF100C-Kommunikationsmodule binden diese Lesestellen an das Automatisierungsnetz an. Statt Produkte nach Katalogrubriken aufzulisten, erläutert dieser Leitfaden, wie eine RFID-Lesestelle zuverlässig ausgelegt wird.
Aus welchen Komponenten besteht ein industrielles RFID-System?
In der aktuellen Anwendungsdokumentation von Siemens wird die grundlegende Kette als Steuerung, Kommunikationsmodul, Lesegerät und Transponder beschrieben. Das Lesegerät erzeugt das Funkfeld und verarbeitet die Daten des Tags. Der Transponder trägt die Identifikation und optionale Nutzerdaten und wird am Produkt oder am Träger befestigt. Das Kommunikationsmodul verbindet das Lesegerät mit einem Fabriknetzwerk wie PROFINET. Die PLC oder eine andere Steuerung übernimmt die Lese-/Schreibbefehle, die zeitliche Steuerung, die Fehlerbehandlung und die Einbindung in den Produktionsablauf.
Einige aktuelle Lesegeräte integrieren die Kommunikationsfunktion in ihrem Gehäuse. Beispielsweise wird SIMATIC RF360R auf der Siemens-Produktseite als kompaktes HF-Lesegerät mit integriertem PROFINET und OPC UA vorgestellt. Diese Architektur kann den Bedarf an einem separaten Kommunikationsmodul reduzieren; Portanzahl, Stromversorgung, Umgebungsbedingungen und Softwareversion müssen dennoch geprüft werden. „Integriert“ bedeutet nicht, dass das Gerät die Steuerungslogik oder das Datenmodell des übergeordneten Systems selbstständig erstellt.
Zuerst die Frage HF oder UHF beantworten
HF und UHF unterscheiden sich nicht nur durch eine kürzere oder größere Reichweite. Feldgeometrie, Tag-Größe, Objektmaterial, Anzahl der gleichzeitig zu lesenden Tags und länderspezifische Funkbedingungen beeinflussen die Auswahl. Eine HF-Lösung kann sich für ein kontrolliertes, eng begrenztes Lesefeld am Werkstückträger, die maschinennahe Montage oder die Einzelteilidentifikation eignen. Eine UHF-Lösung kann dagegen in größeren Bereichen wie Logistiktoren, Lagerdurchfahrten, bei Paletten oder bei der Pulkerfassung zahlreicher Tags Vorteile bieten.
Kein Reichweitenwert ist allein eine Eigenschaft des Lesegeräts. Lesegerät/Antenne, Transponder, Montageausrichtung, Metalloberflächen, Flüssigkeiten, Temperatur, benachbarte Lesestellen und die elektromagnetische Umgebung beeinflussen das tatsächliche Ergebnis. Auch die Siemens-Systemdokumentation zu RF300 zeigt, dass die Arbeitsabstände von der Kombination aus Lesegerät und Transponder sowie den Umgebungsbedingungen abhängen. Deshalb sollten in der Angebotsphase statt einer Einzelangabe wie „liest auf zwei Meter“ der minimal und maximal erforderliche Lesebereich eingezeichnet, Akzeptanzkriterien für falsch-positive Erfassungen festgelegt und ein Vor-Ort-Test durchgeführt werden.
| Familie | Hauptaufgabe | Typischer Einsatzschwerpunkt | Bei der Angebotserstellung zu prüfen |
|---|---|---|---|
| SIMATIC RF200 | Kompaktes HF-Lesen/-Schreiben | Identifikation innerhalb der Maschine, begrenzte Datenmengen und kontrollierte Lesestelle | Lesegeräteschnittstelle, ISO 15693-Transponder, Abstand und Umgebungsbedingungen |
| SIMATIC RF300 | Leistungsfähige HF-Identifikation | Schnellere Datenübertragung, größere Speicherauswahl und anspruchsvolle Produktionsumgebung | Lesegerät-Transponder-Kombination, Speicher, Geschwindigkeit und Montagetoleranz |
| SIMATIC RF600 | UHF, große Reichweite und Mehrfach-Tag-Erfassung | Logistiktor, Palette, Förderanlage und Pulkerfassung | Regionale Frequenzvariante, Antennenfeld, Tag-Ausrichtung und unerwünschte Erfassungen |
| SIMATIC RF100C | Anbindung des Lesegeräts an das Automatisierungsnetz | Anbindung einer oder mehrerer Lesestellen an die PLC- und IT-Ebene | Lesegerätekompatibilität, Portanzahl, Protokoll und Firmware |
SIMATIC RF200 und RF300: kontrollierte HF-Identifikation im Produktionsumfeld
SIMATIC RF200 richtet sich mit kompakten Lesegeräten und Transpondern auf Basis von ISO 15693 an HF-Aufgaben im Einstiegs- und mittleren Leistungsbereich. Das Siemens-Portfolio umfasst auch IO-Link-Optionen; damit lässt sich ein geeignetes Lesegerät in einfachen Maschinenanwendungen über einen IO-Link-Master an die Automatisierung anbinden. Daraus darf nicht geschlossen werden, dass jedes RF200-Lesegerät dieselbe Anschlussart bietet. Details wie M12, IO-Link, RS422 oder eine integrierte Netzwerkschnittstelle sind anhand des genauen Modells zu prüfen.
SIMATIC RF300 bietet eine erweiterte Lösung für höhere Datenleistung, Transponderoptionen mit großer Speicherkapazität und anspruchsvolle industrielle Umgebungen. Wenn Rezepturen, Bearbeitungsergebnisse oder Qualitätsdaten auf dem Tag am Werkstückträger gespeichert werden sollen, gewinnt die Speicherkapazität an Bedeutung. Dennoch kann das Auslesen des gesamten großen Speichers in jedem Zyklus die Stationszeit unnötig verlängern. Der Datenbereich sollte in eine unveränderliche Identifikation, einen kleinen prozessrelevanten Datenblock und eine im übergeordneten System gespeicherte Historie aufgeteilt werden.
Bei der Auslegung einer HF-Lesestelle werden die einander zugewandten Flächen von Lesegerät und Transponder, die Durchlaufrichtung, die Geschwindigkeit und die mechanische Toleranz zwischen beiden festgelegt. Ein in eine Metalloberfläche eingelassener Tag liefert nicht dasselbe Ergebnis wie ein an einem Kunststoffträger befestigter Tag. Im RF200/RF300-Portfolio von Siemens gibt es unterschiedliche Gehäuseausführungen und Varianten für verschiedene Umgebungsbedingungen; Anforderungen an hohe Temperaturen, Chemikalien, Stoßbelastung oder Reinigung sind anhand der vollständigen technischen Produktdokumentation zu prüfen. Ein Gehäuse mit hoher Schutzart gewährleistet bei einem fehlerhaften Kabelanschluss nicht denselben Schutz.

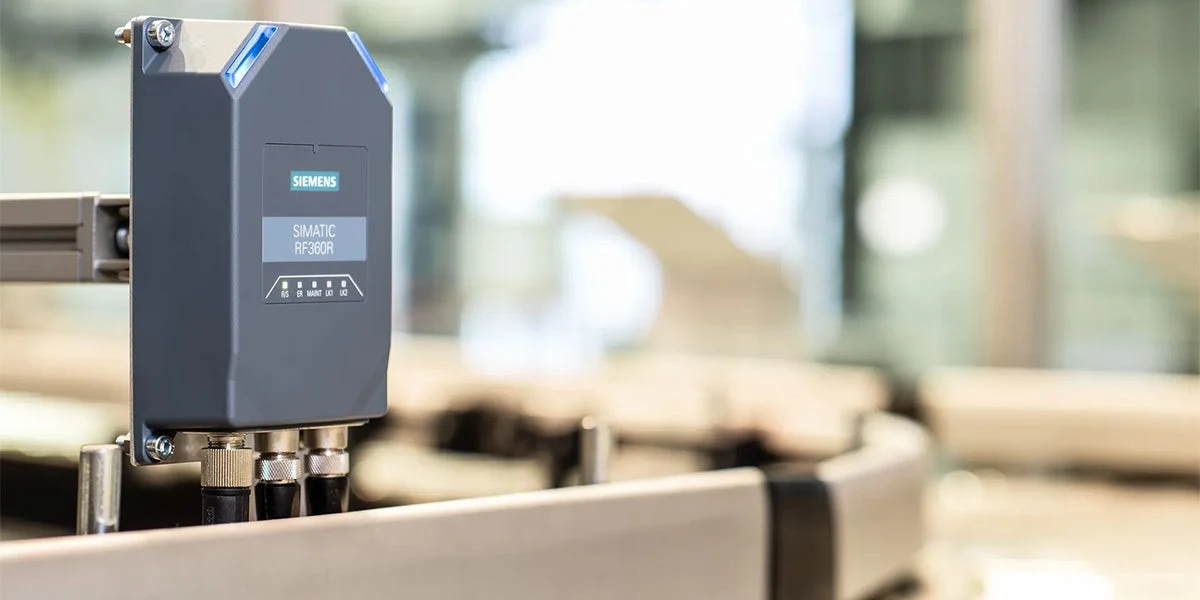

Wann vereinfacht RF360R die Architektur?
Da RF360R Lesegerät und Kommunikationsmodul in einem Gerät vereint, kann es die zusätzliche Hardware im Schaltschrank und die Anzahl der Verbindungen reduzieren. Die Möglichkeit, Daten über PROFINET für das Steuerungssystem und über OPC UA für eine geeignete IT-Ebene bereitzustellen, ist für zwei unterschiedliche Datenabnehmer nützlich. Steuerungs- und IT-Verkehr sollten jedoch nicht derselben Sicherheitsrichtlinie unterliegen. Zertifikate, Benutzer, Netzwerksegmente, Datenzugriffsrechte und der Aktualisierungsprozess werden klar definiert. Die Bereitstellung eines OPC UA-Zugangs bedeutet nicht, dass Datenkontext und Rückverfolgbarkeitsaufzeichnungen automatisch entstehen.

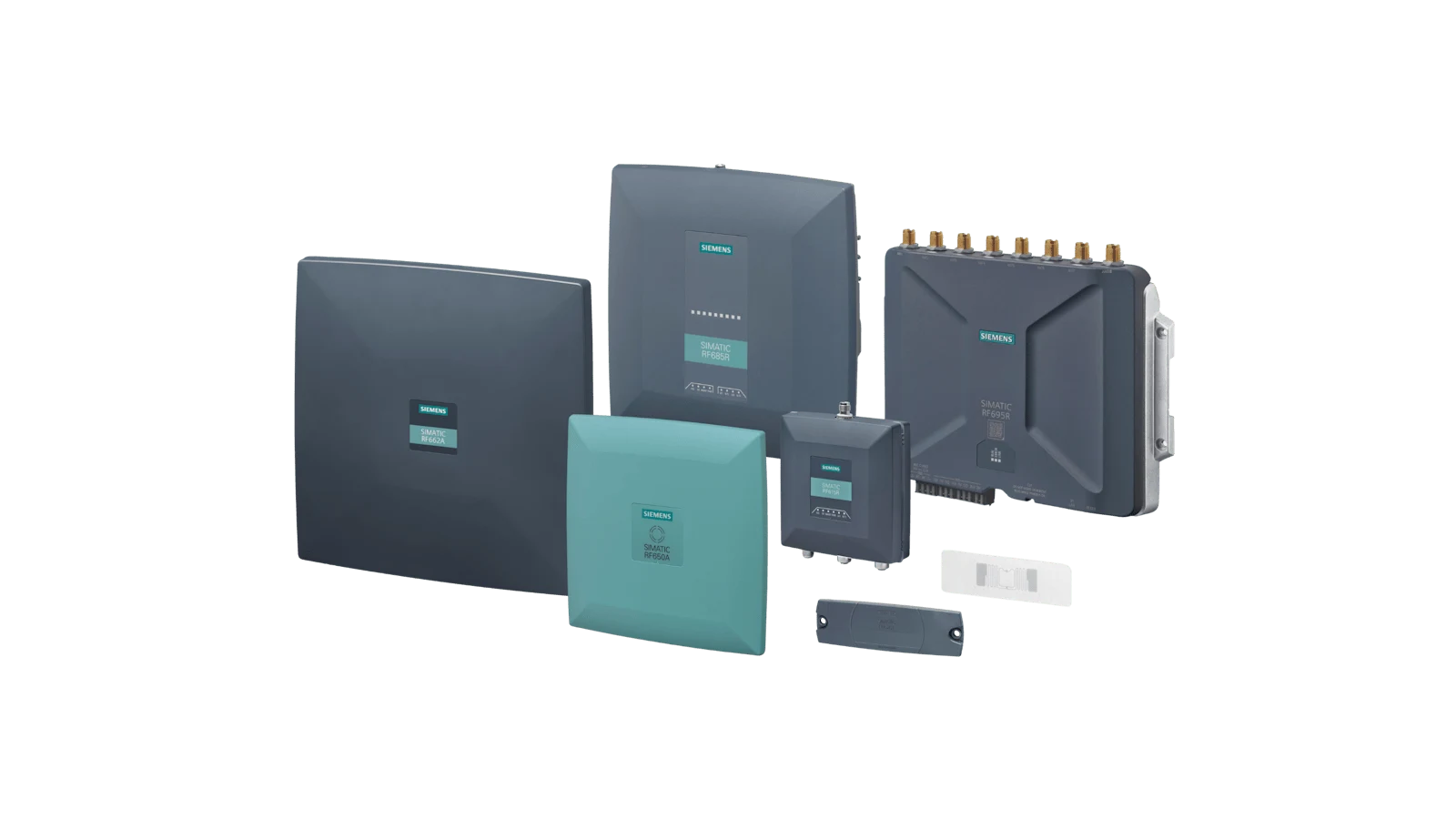

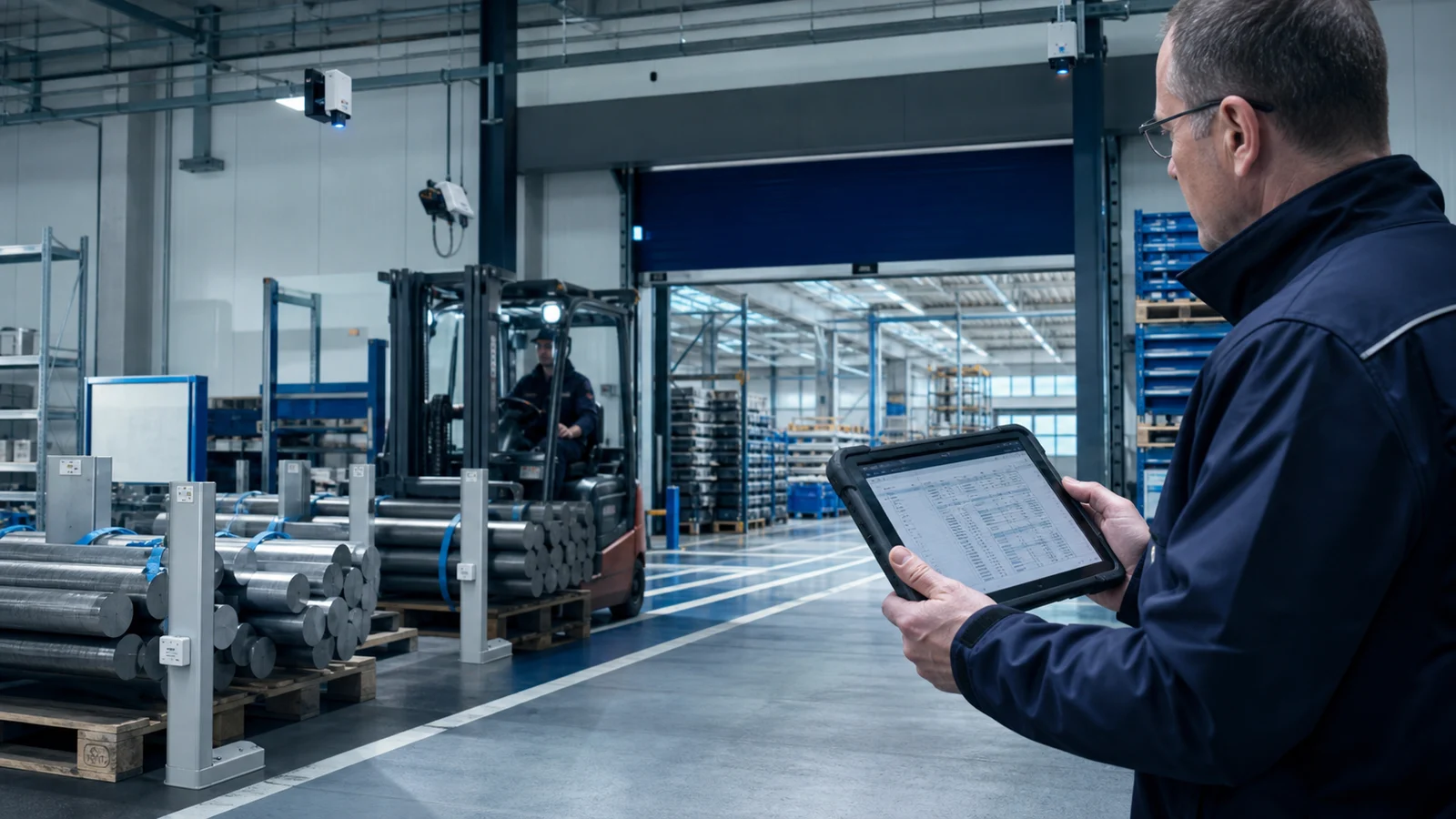

SIMATIC RF600: UHF für Logistik und Mehrfach-Tag-Erfassung
SIMATIC RF600 ist die leistungsfähige UHF-RFID-Familie von Siemens. Große Reichweite, schnelle Erfassung und die Fähigkeit, mehrere Tags im selben Feld zu lesen, zielen auf Anwendungen wie Wareneingang, Versand, Förderanlagen, Lagertore und Produktionslogistik ab. Das Portfolio umfasst Lesegeräte, Antennen und Transponder. Bei der Auslegung eines UHF-Systems reicht die Auswahl des Lesegerätemodells allein nicht aus; Antennenanzahl, Polarisation, Antennengewinn, Kabeldämpfung, Montagewinkel und RF-Leistungseinstellung bestimmen gemeinsam den Lesebereich.
Auf seiner aktuellen Seite stellt Siemens SIMATIC RF680R für die Intralogistik, SIMATIC RF650R für Antennenarrays und OPC UA-Anbindung sowie die Kombination aus SIMATIC RF685R und RF680A für Einsatzbereiche wie Produktion und metallische Umgebungen vor. Dies sind Beispiele zur Anwendungsorientierung, keine fest vorgegebenen Pakete. Regionale Funkzulassung, Antennenports, externe oder integrierte Antennenausführung, IP-Schutzart und Schnittstelle des Lesegeräts müssen anhand des vollständigen Bestellcodes geprüft werden. Da die Vorschriften für UHF-Frequenzen und Sendeleistung je nach Land variieren können, dürfen unterschiedliche Regionalvarianten nicht beliebig gegeneinander ausgetauscht werden.
Mehrfach-Tag-Erfassung garantiert nicht, dass alle erfassten Tags zum Fertigungsauftrag gehören. Auch Tags auf einer benachbarten Palette oder hinter einem offenen Tor können in den Erfassungsbereich gelangen; ebenso können Reflexionen zu unerwünschten Erfassungen führen. Eine bloße Erhöhung der Lesegeräteleistung vergrößert häufig den Bereich und kann unerwünschte Erfassungen verstärken. Antennenanordnung, physische Abschirmung, Triggersensor, Lesefenster, Messgrößen wie RSSI und die Liste der erwarteten Tags sollten gemeinsam eingesetzt werden. Wie viele wiederholte Lesungen pro Durchlauf erwartet werden und unter welchen Bedingungen eine „erfolgreiche Lesung“ festgestellt wird, wird an der PLC/MES-Schnittstelle definiert.
Vorkonfigurierte Durchgangslösungen und der CB Gate-Ansatz
Siemens bietet im Rahmen von RF600 auch die vorkonfigurierte CB Gate-Lösung für die UHF-Erfassung aus mehreren Richtungen an. Eine solche Lösung kann die Installationszeit verkürzen; Torbreite, Transportrichtung, Metall in der Umgebung, nebeneinanderliegende Durchgänge und Anlagennetzwerk bleiben jedoch projektspezifisch. Die Bezeichnung „vorkonfiguriert“ ersetzt keinen Abnahmetest vor Ort. Szenarien wie die Erfassung am falschen Tor, Doppelzählungen, Bewegungen in Gegenrichtung und Träger ohne Tag müssen gesondert getestet werden.

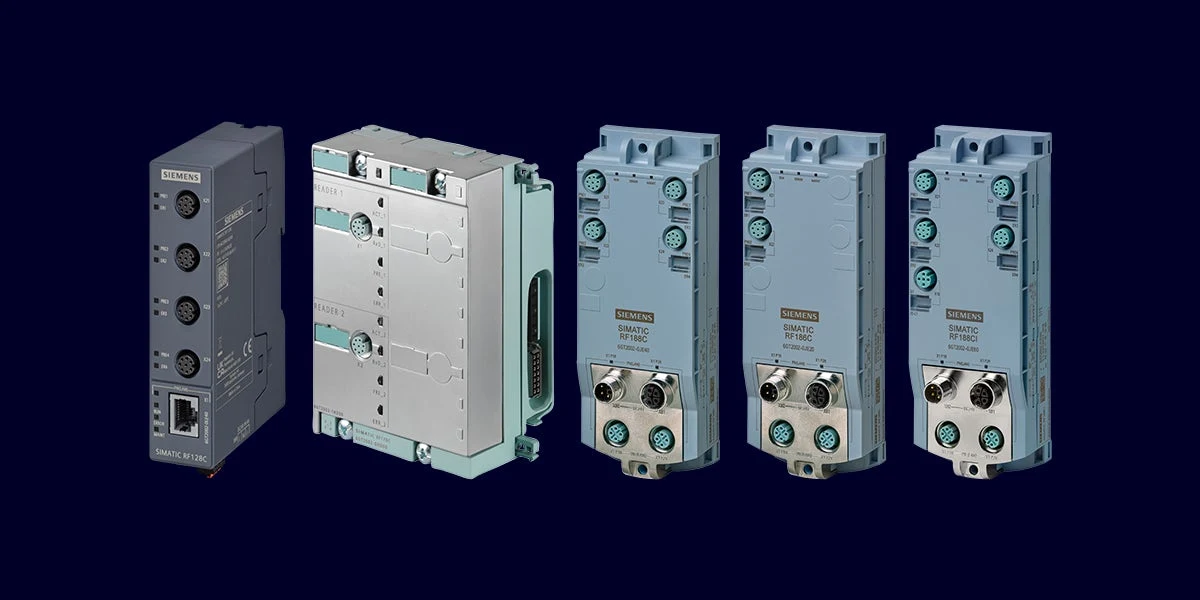

SIMATIC RF100C: die Brücke zwischen Lesegerät und Steuerungssystem
SIMATIC RF100C-Kommunikationsmodule werden eingesetzt, um SIMATIC Ident-Lesegeräte mit Automatisierungssystemen von Siemens oder Drittanbietern zu verbinden. Das aktuelle Portfolio umfasst auf Familienebene Schnittstellen wie PROFINET, PROFIBUS, EtherNet/IP, OPC UA und XML; nicht alle Protokolle sind in jedem Gerät verfügbar. Bei der Modellauswahl müssen Anzahl der Lesegeräte, unterstützte Ident-Familie, physischer Anschluss, Steuerungsprotokoll, IT-Zugriff, Umgebungsbedingungen und erforderlicher Funktionsbaustein gemeinsam aufeinander abgestimmt werden.
Das Siemens-Anwendungsbeispiel aus 2025 erläutert, dass SIMATIC RF120C ein RF200-, RF300- oder RF1000-Lesegerät anbinden kann, während SIMATIC RF128C bis zu vier RF200/RF300-Lesegeräte anschließen kann. Im Beispiel werden RF340R, RF128C und S7-1200 G2 gemeinsam über PROFINET konfiguriert. Diese Referenzarchitektur ist keine allgemeingültige Freigabe für jede Kombination aus Lesegerät und Firmware. Die Kompatibilitätsmatrix im aktuellen Ident Configuration Guide muss zum Angebotszeitpunkt für Lesegerät, Kabel, Kommunikationsmodul und Steuerung geprüft werden.
Geeignete RF100C-Varianten können Optionen wie die parallele PROFINET-Steuerung mit IT-/Cloud-Zugriff über OPC UA oder einen zusätzlichen Kanal ausschließlich für Diagnosezwecke bieten. Ein paralleler Datenpfad bedeutet nicht, dass auch parallele Schreibberechtigungen vergeben werden müssen. Die Befehlshoheit muss festgelegt werden. Während die PLC den Produktionsablauf steuert, ist zu dokumentieren, welche Bereiche das übergeordnete System nur lesen darf, welche Dienste für Wartungszwecke verwendet werden und wie widersprüchliche Befehle abgewiesen werden.
TIA Portal und der SIMATIC Ident-Software-Workflow
Die Siemens TIA Portal Library SIMATIC Ident bietet Funktionsbausteine mit einem einheitlichen Befehlskonzept für RF200-, RF300- und RF600-Systeme. Die Ausführung von Lese-, Schreib- und Statusbefehlen über eine standardisierte Schnittstelle kann die Programmpflege erleichtern. Die Bibliotheksversion muss auf TIA Portal, CPU-Firmware und die Unterstützung des Kommunikationsmoduls abgestimmt werden. Dass sich das Beispielprojekt übersetzen lässt, bedeutet nicht, dass die Anlagenadressen und die tatsächliche Fehlerbehandlung korrekt sind.
Im RF128C-Anwendungsbeispiel wird für jedes Lesegerät ein separates Technologieobjekt angelegt. Hardwarekennung, Parameter und Befehlskontext eines Lesegeräts sind von denen der anderen Lesegeräte getrennt; auch die offizielle Dokumentation weist darauf hin, dass Technologieobjekte nicht kopiert werden dürfen. Im Programm müssen „busy“, „done“, „error“ und Statuscodes konsistent verarbeitet werden; vor Abschluss eines Befehls darf kein zweiter Befehl gesendet werden. Unbegrenzte, schnelle Wiederholungen bei einem Kommunikationsfehler können Netzwerk und Lesegerät zusätzlich belasten. Anzahl der Wiederholungsversuche, Verzögerung und Bedieneralarm müssen definiert werden.
Transponderauswahl: die physische Entscheidung jenseits der Speicherkapazität
- Trägermaterial: Wählen Sie die geeignete Tag-Bauform für Produkte aus Metall, Kunststoff, Glas, Holz oder mit Flüssigkeitsinhalt; testen Sie den Montageuntergrund.
- Geometrie: Bestimmen Sie Ausrichtung, Neigung und zugewandte Fläche des Tags relativ zum Lesegerät sowie die Toleranzen zwischen den Produktvarianten.
- Temperatur und Prozess: Bewerten Sie Ofen-, Reinigungs-, Chemikalien-, Druck-, Stoß- und Vibrationszyklen nicht allein anhand der maximalen Temperatur.
- Speicher: Stimmen Sie eindeutige Identifikation, Nutzerspeicher, Schreibzyklen und Datenerhaltungsdauer auf das Geschäftsmodell ab.
- Montage: Planen Sie die mechanische Lebensdauer und Austauschbarkeit der Befestigung durch Kleben, Schrauben, Einlassen oder Aufhängen.
- Lebenszyklus: Unterscheiden Sie die Kosten- und Beständigkeitsziele eines Einweg-Logistik-Tags von denen eines über Jahre im Umlauf befindlichen Produktionsträgers.
Datenmodell und Abgrenzung der Rückverfolgbarkeit
Ein RFID-Tag enthält meist einen verlässlichen Schlüssel statt der gesamten Produktionshistorie. Produktkennung, Werkstückträgerkennung, Rezeptversion und kurze Prozessdatenfelder können auf dem Tag gespeichert werden; umfangreiche Ereignisverläufe lassen sich in einer zentralen Datenbank verwalten. Muss die Produktion bei einem Netzwerkausfall weiterlaufen, ist gesondert festzulegen, welche Daten lokal verfügbar sein müssen. Um veraltete, unvollständige oder beschädigte Tag-Daten erkennen zu können, sollten Felder für Version, Länge, Status und möglichst auch zur Integritätsprüfung definiert werden.
Wird derselbe Tag innerhalb kurzer Zeit mehrfach gelesen, bedeutet dies nicht, dass mehrere unterschiedliche Produkte passiert sind. Die Software muss ein Zeitfenster zur Duplikatunterdrückung, das Triggersignal der Station und den Bearbeitungsstatus berücksichtigen. Nach dem Schreiben kann eine Verifizierung durch Rücklesen erforderlich sein. Ob das Produkt bei einem Schreibfehler in der Linie verbleibt und welche Wiederholungs- und Quarantäneschritte erforderlich sind, wird anhand des Prozessrisikos entschieden. Die RFID-Identifikation kann als Grundlage für eine Qualitätsentscheidung dienen; sie allein belegt jedoch nicht, dass das physische Produkt tatsächlich korrekt ist.
Cybersicherheit und Datenhoheit
RFID-Geräte mit PROFINET, OPC UA, XML oder webbasierter Verwaltung sind an das Steuerungsnetz angeschlossene Rechner. Standardkonten und nicht benötigte Dienste sind zu überprüfen, der Netzwerkzugriff ist aufgabenbezogen einzuschränken, und Firmware sowie Siemens-Sicherheitsmeldungen sind zu verfolgen. OPC UA-Zertifikate und Vertrauensrichtlinien müssen in die Betriebsabläufe eingebunden sein; die Auswirkungen eines Zertifikatsablaufs auf die Produktion müssen bekannt sein. Der Fernwartungszugang darf kein dauerhaft offener Zugang sein, sondern muss als autorisierter und protokollierter Prozess gestaltet werden.
Wird die Tag-Kennung mit personenbezogenen oder geschäftlich sensiblen Daten verknüpft, sind Aufbewahrungs- und Zugriffsrichtlinien im übergeordneten System umzusetzen. Es ist möglicherweise nicht erforderlich, den Rohwert des Tags allen Benutzern zugänglich zu machen. Die Lesefähigkeit des Geräts und die Datenzugriffsberechtigung der Anwendung sind getrennte Ebenen. Netzwerksicherheit ersetzt keine funktionale Sicherheit; hängen gefährliche Bewegungen von einer RFID-Lesung ab, ist für falsche, verspätete oder fehlende Kennungen eine sichere Prozessreaktion gesondert auszulegen.
Feldtest und Abnahmekriterien
- Produktverifizierung: Gleichen Sie die vollständigen Bestellnummern von Lesegerät, Antenne, Transponder, Kabel und Kommunikationsmodul mit dem aktuellen Kompatibilitätsleitfaden ab.
- Statischer Lesefeldtest: Lesen Sie den Tag innerhalb des erwarteten Positionsbereichs, in unterschiedlichen Ausrichtungen und auf dem tatsächlichen Produktmaterial; dokumentieren Sie Leselücken.
- Dynamischer Test: Messen Sie die Erfolgsquote bei minimaler und maximaler Fördergeschwindigkeit, unterschiedlichen Produktabständen und mit dem tatsächlichen Trigger-Timing.
- Fehlerszenarien: Prüfen Sie Situationen wie benachbarte Produkte, doppelte Tags, Produkte ohne Tag, beschädigte Tags, Änderungen an Metallteilen und unterschiedliche Flüssigkeitsstände.
- Kommunikationstest: Überprüfen Sie die Wiederherstellung des Betriebs nach Kabelbruch, Netzwerkausfall, Ausfall und Wiederkehr der Spannungsversorgung des Lesegeräts sowie einem Neustart der PLC.
- Datentest: Führen Sie die Abnahme von Lesen, Schreiben, Rücklesen, Duplikatunterdrückung, Reihenfolgeverwaltung und Datenbankzuordnung anhand nachvollziehbarer Protokolle durch.
- Wartungstest: Führen Sie den Austausch durch ein Ersatzgerät, die Wiederherstellung der Parameter, die Antenneneinstellung und die Interpretation von Alarmen gemeinsam mit dem Wartungsteam durch.
Erforderliche Angaben für die Angebotserstellung
Für ein RFID-Angebot sind ein Foto des Produkts oder Werkstückträgers, Materialangaben, der Montagebereich des Tags, die maximale Temperatur, die Liniengeschwindigkeit, der Abstand zwischen Lesegerät und Tag, die Anzahl gleichzeitig zu erfassender Tags und der Netzwerkstandard anzugeben. Ebenso sind die Länge der zu schreibenden Daten, die Vorgänge je Zyklus, das Protokoll des übergeordneten Systems und die akzeptierte Fehlerquote zu nennen. Oskon wählt anhand dieser Angaben passende Siemens SIMATIC Ident-Komponenten aus; die endgültige Leistungsfähigkeit wird anhand der tatsächlichen Lesegerät-Transponder-Kombination, der Anlagenumgebung, der regionalen Zulassung und eines Feldtests überprüft.
