Siemens Prozessinstrumentierung: Auswahlleitfaden für SITRANS Messtechnik

Die Prozessinstrumentierung bildet die Messebene, die Informationen zu Druck, Füllstand, Durchfluss, Temperatur, Gewicht und Ventilstellung im Feld in Regelungsentscheidungen überführt. Das Siemens SITRANS Portfolio bietet hierfür Sensoren, Messumformer, Regler, Kommunikation und digitale Werkzeuge; das richtige Gerät lässt sich jedoch nicht allein anhand der Messgröße auswählen. Die physikalischen und chemischen Eigenschaften des Mediums, Messbereich, Prozessanschluss, Umgebungsbedingungen, Ex-Zoneneinteilung, Werkstoffverträglichkeit, Genauigkeitsziel, Wartungszugänglichkeit und Integration in das Leitsystem müssen gemeinsam bewertet werden. Dieser Katalogleitfaden entwickelt anhand der Beispiele SITRANS P320/P420 für Druck, SITRANS LR100 Serie für Füllstand und SITRANS FM MAG 8000 für Durchfluss eine zuverlässige Auswahlmethodik von der Produktfamilie bis zur vollständigen Gerätevariante.

Eine gute Messstelle beginnt mit dem Datenblatt

Zunächst muss der Zweck der Messstelle geklärt werden. Während ein Druckanzeiger an einer Rohrleitung für die Überwachung durch das Bedienpersonal ausreichen kann, benötigt ein Regelkreis möglicherweise eine schnellere Reaktion und höhere Stabilität; eine Sicherheitsfunktion kann dagegen Unabhängigkeit, systematische Eignung und Wiederholungsprüfungen erfordern. Dokumentiert werden der normale Betriebsbereich, Anfahr- und Reinigungsbedingungen, die möglichen Minimal- und Maximalwerte, der zulässige Gesamtfehler und die erforderliche Ansprechzeit. Die Angabe „0–10 bar Messumformer“ ist keine ausreichende Beschaffungsspezifikation, da sie weder Überdruck noch Prozesstemperatur, Membranwerkstoff oder Anschlussnorm beschreibt.

Angaben zum Medium sind mindestens ebenso wichtig wie der Messbereich. Korrosion, Abrasion, Viskosität, Feststoffpartikel, Gasblasen, Dichteänderungen, Kristallisation und Hygieneanforderungen beeinflussen die Messtechnologie. Behältergeometrie, Rührwerk, Einbauten, Schaum und Kondensation können die Füllstandmessung beeinflussen; gerade Rohrstrecken sowie Ventil- und Pumpenpositionen die Durchflussmessung; Länge der Wirkdruckleitungen und Umgebungstemperatur die Druckmessung. Das Gerät wird nicht nur nach seiner Genauigkeit unter Laborbedingungen ausgewählt, sondern nach der geforderten Leistung unter den tatsächlichen Einbaubedingungen.

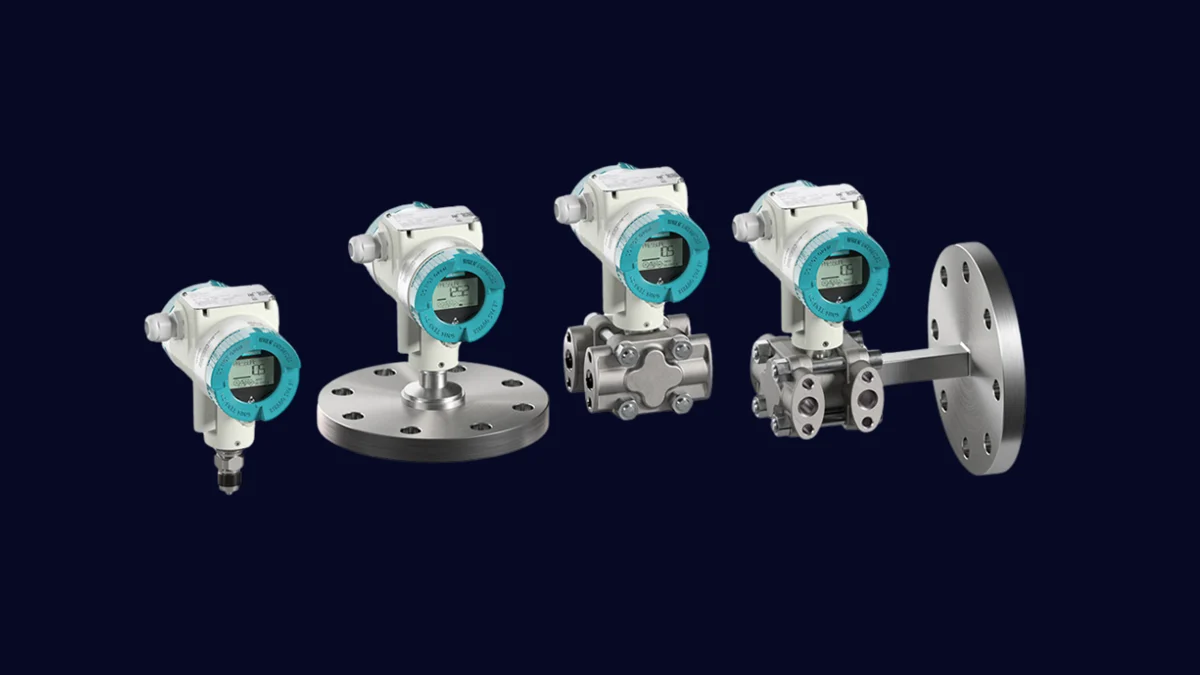

Druckmessung: SITRANS P320 und P420

Die SITRANS P320/P420 Familie bietet neben Anwendungen für Relativ-, Absolut- und Differenzdruck auch Konfigurationen zur Ermittlung von Füllstand, Volumenstrom und Massenstrom über Differenzdruck. Laut der aktuellen Siemens Produktseite verfügen P320 und P420 über unterschiedliche Genauigkeits- und digitale Funktionsstufen; der P420 ergänzt eine höhere spezifizierte Genauigkeit um geräteinterne Messwertspeicherung und eine Trendfunktion. Der je nach Messzelle und Variante breite Messbereich ermöglicht es, eine einzige Familie für unterschiedliche Messstellenstandards zu berücksichtigen.

Bei der Auswahl ist zunächst zwischen Messspanne und oberer Messbereichsgrenze zu unterscheiden. Auch wenn sich eine Messzelle mit sehr großem Messbereich theoretisch für eine enge Messspanne einsetzen lässt, müssen Turndown, Gesamtfehler und Stabilitätsziel geprüft werden. Bei Differenzdruckanwendungen sind statischer Druck, beidseitige Überlast und die Anordnung des Ventilblocks zu berücksichtigen; bei Druckmittlern mit Fernanbindung Füllflüssigkeit, Kapillarlänge, Umgebungstemperatur und Montagehöhe. Die Werkstoffe der medienberührten Teile müssen mit dem Produkt chemisch verträglich sein; Prozessanschluss, Dichtung und Schraubenfestigkeitsklasse müssen dem mechanischen Anlagenstandard entsprechen.

Die Wahl der Kommunikation ist mehr als die Entscheidung „digital soll es sein“. Die aktuelle Siemens Seite führt für die Familie 4–20 mA/HART, PROFIBUS PA, FOUNDATION Fieldbus und PROFINET over Ethernet-APL auf; nicht alle diese Schnittstellen sind in derselben Bestellvariante verfügbar. Leitsystemunterstützung, Kabelinfrastruktur, Ex-Auslegung, Gerätemanagement und Ersatzteilstandard müssen festgelegt werden. Eine Diagnose auf Basis von NAMUR NE 107 kann dem Wartungsteam eine Zustandsklassifizierung bereitstellen; die Alarme müssen im DCS mit der richtigen Priorität und Maßnahme verknüpft werden.

Grenzen der Ausführung für funktionale Sicherheit richtig verstehen

Siemens nennt für die P320/P420 Familie Optionen zur Unterstützung von SIL 2/3 Anwendungen gemäß IEC 61508 sowie die Funktion Remote Safety Handling. Diese Aussage bedeutet nicht, dass der Messumformer allein die gesamte sicherheitsinstrumentierte Funktion auf SIL 3 bringt. Das Zertifikat der konkreten Gerätevariante, Hardwarefehlertoleranz, Einsatzbeschränkungen, sicherheitsbezogene Ausfallraten, Wiederholungsprüfung, Architektur sowie die Beiträge von Logiksystem und Endelement sind gemeinsam zu bewerten. „SIL-fähig“ ist vom nachgewiesenen SIL einer konkreten SIF zu unterscheiden.

Sicherheitsbezogene Fernbedienvorgänge können Vor-Ort-Einsätze und die Exposition in Gefahrenbereichen reduzieren; sie ersetzen jedoch nicht die Anforderungen an den Schutz vor unbefugten Änderungen, die unabhängige Überprüfung und die Dokumentation. Es wird protokolliert, wer Parameter an welchem Gerät und in welcher Version geändert hat. Die Verfahren für Inbetriebnahme und Proof Test werden anhand der zulässigen Methoden und des Diagnosedeckungsgrads im jeweiligen Sicherheitshandbuch erstellt.

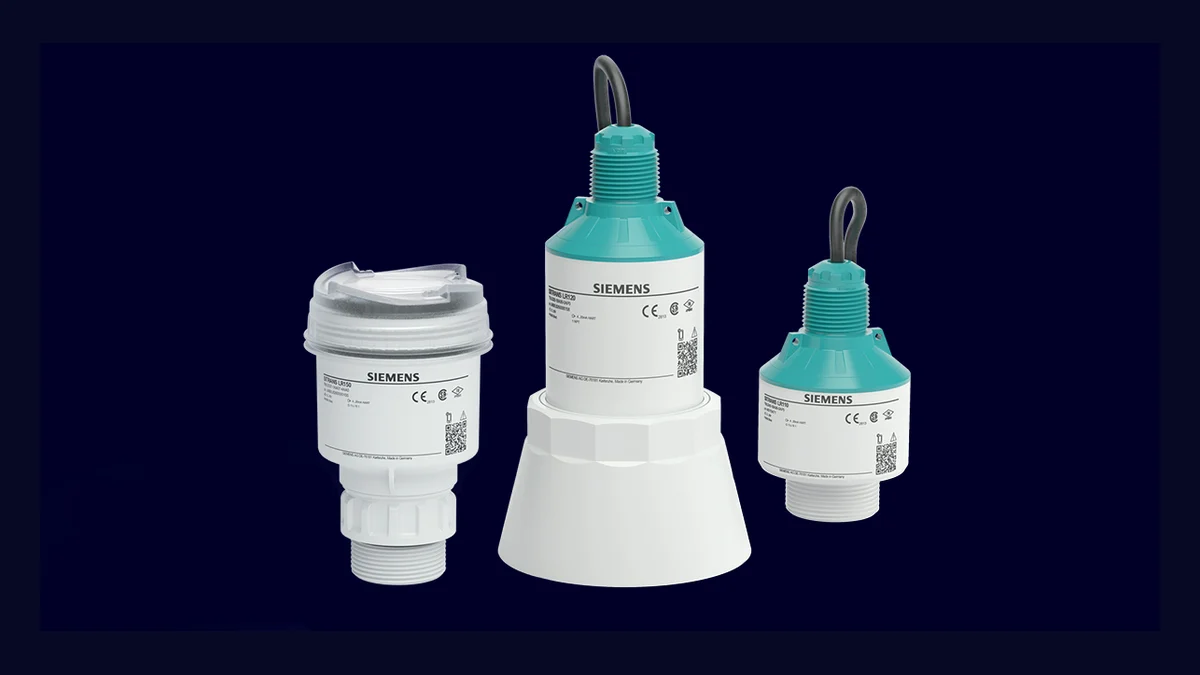

Berührungslose Füllstandmessung: SITRANS LR100 Serie

Die SITRANS LR100 Serie umfasst kompakte 80 GHz Radar-Messumformer für Füllstandanwendungen mit Flüssigkeiten oder Schüttgütern. Die aktuelle Siemens Produktseite unterscheidet die Modelle LR100, LR110, LR120, LR140 und LR150 nach Anforderungen wie Messdistanz, Kommunikation, lokaler Anzeige, Zulassung für explosionsgefährdete Bereiche und Überflutungsschutz. Der schmale Radarstrahl kann die Installation in vorhandenen kleinen Öffnungen und die Vermeidung von Behältereinbauten erleichtern. Die Einrichtung über Bluetooth mit SITRANS mobile IQ kann die Inbetriebnahme an schwer zugänglichen Stellen vereinfachen.

Die Wahl der Radartechnologie ersetzt nicht die fachgerechte Montageplanung. Eine im Stutzen zurückliegende Antennenfläche, die Ausrichtung auf ein Rührwerk oder den Befüllstrom, die Messung durch metallverstärkten Kunststoff oder die Aufnahme einer Störechokurve bei gefülltem Behälter können zu instabilen Ergebnissen führen. Behälterabmessungen, Messreferenz, Blockdistanz, Überfüllsituation, Dielektrizitätskonstante des Produkts und Oberflächenbewegung müssen im Applikationsformular dokumentiert werden. Statt allein die nominale maximale Messdistanz des Geräts zu betrachten, sind die tatsächliche Echoreserve und die schwierigsten Prozessbedingungen zu bewerten.

Ein kontinuierlicher Füllstandmessumformer und ein unabhängiger Hochfüllstandalarm erfüllen nicht dieselbe Aufgabe. Auch die Erläuterung zur sicheren Messung auf der Siemens LR100 Seite empfiehlt, bei einer geeigneten Lösung einen Alarm oder einen zusätzlichen Füllstandschalter zu berücksichtigen. Wenn eine Überfüllung Menschen, Umwelt oder bedeutende Sachwerte gefährdet, sind die Unabhängigkeit der Schutzebenen und die einschlägigen Normen gesondert zu prüfen. Die komfortable Bluetooth-Nutzung macht eine Zugriffsrichtlinie im Feld nicht überflüssig; Kopplung, Benutzerberechtigungen und Wartungsgeräte werden in das Cybersicherheitsverfahren der Anlage eingebunden.

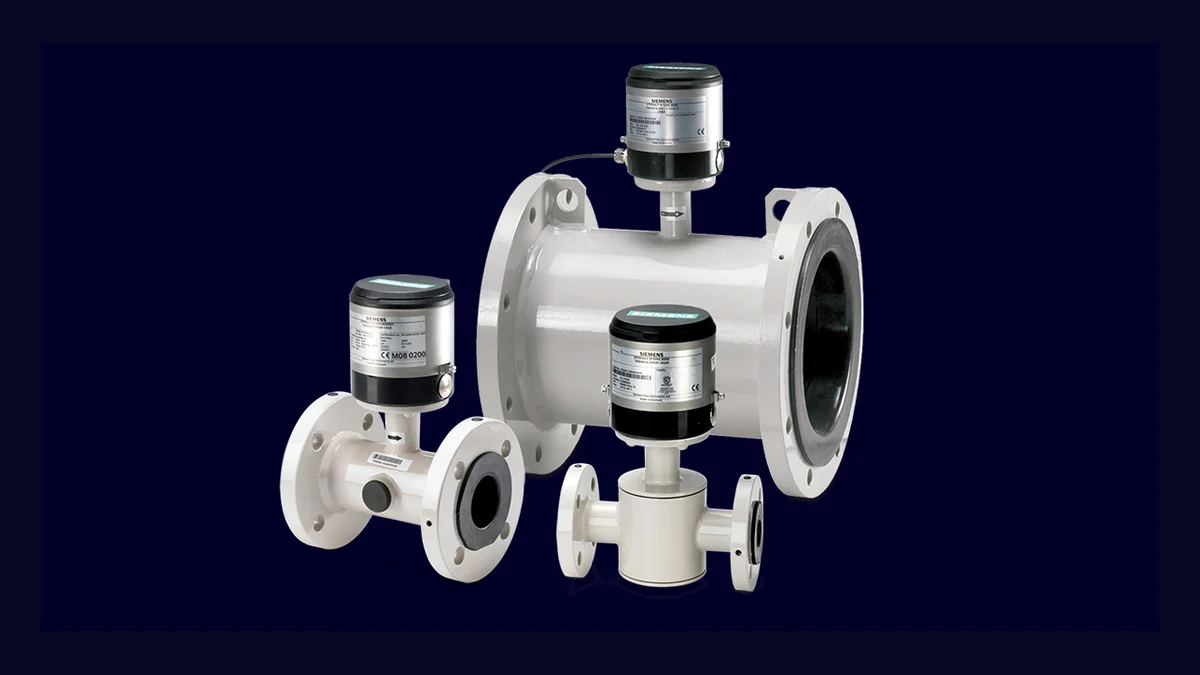

Durchfluss in Wassernetzen: SITRANS FM MAG 8000

SITRANS FM MAG 8000 ist eine Familie batteriebetriebener magnetisch-induktiver Durchflussmessgeräte, insbesondere für Wasserentnahme, Verteilung, Abrechnung und Bewässerung. Die aktuelle Produktseite unterscheidet Basis- und erweiterte Ausführungen nach Verbrauchsprofil, Netzleistung und Anforderungen an die Fernkommunikation. Das Messrohr mit freiem Durchgang und ohne bewegliche Teile bietet einen Ansatz zur Verringerung von mechanischem Verschleiß und Druckverlust. Das Gehäuse der Schutzart IP68 und die Energieversorgungsoptionen ermöglichen den Einsatz an Messstellen ohne Netzstrom oder mit Überflutungsrisiko.

Für die magnetisch-induktive Messung muss die Flüssigkeit eine ausreichende elektrische Leitfähigkeit aufweisen und die Rohrleitung im Messquerschnitt vollständig gefüllt bleiben. Nichtleitende Medien wie Gas, Dampf oder Kohlenwasserstoffe sind für dieses Prinzip ungeeignet. Die Dimensionierung darf nicht allein durch Übernahme des Rohrdurchmessers erfolgen; Strömungsgeschwindigkeit, Druckverlust, Messempfindlichkeit und künftige Kapazität müssen bei minimalem, normalem und maximalem Durchfluss gemeinsam geprüft werden. Elektroden- und Auskleidungswerkstoff müssen zur Wasserchemie passen, Flansch und Druckstufe zur Rohrleitungsnorm.

Die Siemens Seite nennt für den MAG 8000 die Anforderung von 0D Ein-/Auslaufstrecken als Produktvorteil; dennoch müssen Einbaueinflüsse wie Pumpenaustritt, Regelventil, teilgefüllte Rohrleitung, Luftansammlungen und starke Vibrationen anhand der Applikationsanleitung bewertet werden. Erdung und Potenzialausgleich werden gemäß den Herstelleranweisungen ausgeführt. Bei unterirdischen Anwendungen müssen neben dem Zählergehäuse auch Kabelverschraubung, Anschlusskasten, Antenne und Zugangsabdeckung gegen eindringendes Wasser ausgelegt werden.

Weitere Messaufgaben: Temperatur, Wägen und Ventilstellung

Ein anlagenweiter Standard besteht nicht nur aus drei Produktfamilien. Die aktuelle Siemens SITRANS Portfolioseite umfasst auch Temperaturmessumformer, Wäge- und Dosierlösungen, digitale Stellungsregler, verschiedene Durchflussmessprinzipien und unterstützende digitale Werkzeuge. Bei der Temperaturmessung sind Sensortyp, mechanische Schutzrohrberechnung, Eintauchlänge und Ansprechzeit ebenso wichtig wie die Genauigkeit des Messumformers. Doppelsensoren oder Hot-Standby lassen sich nur mit der passenden Produktvariante und korrektem Anschluss nutzen.

Bei einem Stellungsregler sind Linear- oder Schwenkantrieb, Luftdruck, Hub, Sicherheitsstellung bei Ausfall, Rückmeldung und Zulassung für explosionsgefährdete Bereiche festzulegen. Bei einem Wägesystem müssen Wägezellenkapazität, mechanischer Kraftfluss, Vibration und Kalibrierverfahren vor der Auswahl des Elektronikmoduls geklärt werden. Für nichtleitende Flüssigkeiten, Gase, Dampf oder eine direkte Massenstrommessung sind anstelle eines magnetisch-induktiven Zählers Coriolis-, Ultraschall-, Wirbel- oder andere geeignete Messprinzipien zu prüfen. Die Technologiewahl ergibt sich aus den Prozesseigenschaften und dem Messzweck.

Leitsystemintegration und Gerätedaten

Das 4–20 mA Signal ist eine leicht verständliche und weit verbreitete Basisschnittstelle; digitale Kommunikation wie HART kann neben dem Messwert auch den Gerätestatus und den Zugriff auf Parameter bereitstellen. Feldbusoptionen wie PROFIBUS PA oder PROFINET over Ethernet-APL unterliegen unterschiedlichen Regeln für Topologie, Energieversorgung, Ex-Schutz und Engineering. Dass ein Protokoll innerhalb einer Produktfamilie verfügbar ist, bedeutet nicht, dass Treiber und sämtliche Funktionen in der vorhandenen DCS-Version bereits bereitstehen. Gerätebeschreibungsdatei, Integrationspaket, Leitsystemversion und unterstützte Parameter müssen in einer Pilotanbindung geprüft werden.

Damit Diagnosedaten einen Nutzen bringen, müssen sie in den Wartungsablauf eingebunden werden. Zustände wie „Wartungsbedarf“, „Außerhalb der Spezifikation“ oder „Funktionskontrolle“ werden nicht nur als Farbe auf dem Bildschirm dargestellt, sondern mit dem zuständigen Team, einer Priorität und einer empfohlenen Maßnahme verknüpft. Die Messqualität wird mit den tatsächlichen physikalischen Prozessbedingungen verglichen; die Gerätediagnose erkennt fehlerhafte Montage, verstopfte Wirkdruckleitungen oder falsche Dimensionierung nicht immer. Trends, Laborergebnisse, Massenbilanzen und Referenzmessungen können gemeinsam zur Ursachenanalyse herangezogen werden.

Prüfung von Montage, Inbetriebnahme und Wartung

1. Dokumentenprüfung: Gleichen Sie Messstellendatenblatt, Bestellcode, Zertifikat, Werkstoff und Prozessanschluss mit dem gelieferten Gerät ab.
2. Mechanische Montage: Prüfen Sie Ausrichtung, Abstützung, Drehmoment, Dichtung, Antennenfreiraum, vollständige Rohrfüllung, Ventilblock und Zugänglichkeit anhand der Produktanleitung.
3. Elektrik und Netzwerk: Prüfen Sie Versorgung, Schirmung, Erdung, Polarität, Ex-Barriere, Kabel und Geräteadresse anhand des Messkreisschemas.
4. Parametrierung: Laden Sie Messbereich, Einheit, Dämpfung, Fehlerstrom, Tag, Summenzähler und Diagnoseoptionen gemäß der freigegebenen Parameterliste.
5. Funktionstest: Dokumentieren Sie Nullpunkt/Spanne oder Referenzpunkte, Wirkrichtung, DCS-Skalierung, Alarme und das Verhalten bei Kommunikationsausfall.
6. Ausgangsvergleich: Speichern Sie den ersten Betriebstrend unter normalen Prozessbedingungen; erstellen Sie eine Referenz für den fehlerfreien Zustand zur späteren Instandhaltung.
7. Änderungsmanagement: Bewerten Sie bei Änderungen an Firmware, Sensor, Parametern, Rohrleitung/Tank oder Prozessrezeptur die Auswirkungen auf die Messung erneut.

Erforderliche Angaben in den Angebotsanfrageunterlagen

• Tag-Nummer, Messaufgabe, Normal-/Minimal-/Maximalwert und zulässiger Gesamtfehler
• Zusammensetzung des Messmediums, Dichte, Leitfähigkeit, Viskosität, Feststoff-/Gasanteil und Werkstoffverträglichkeit
• Prozess- und Umgebungstemperatur, Druck, Überlast, Vibrationen, Außenbedingungen und Schutzart
• Prozessanschluss, Rohrleitungs-/Tankabmessungen, Stutzen sowie Werkstoffe für Auskleidung, Elektrode, Membran und Dichtung
• Anforderungen an ATEX/IECEx oder andere regionale Zulassungen, Gerätekategorie und Installationszone
• Bedarf an 4–20 mA/HART, Feldbus, Ethernet-APL, Bluetooth oder drahtloser Kommunikation sowie DCS-Kompatibilität
• Anforderungen an Vor-Ort-Anzeige, Tastenbedienung, Fernzugriff, Datenaufzeichnung, Diagnose und Cybersicherheit
• Kalibrierzertifikat, Verifizierungswerkzeug, Wiederholungsprüfung (Proof-Test), Ersatzteile und Inbetriebnahmeservice

Das richtige Prozessmessgerät ist nicht das Gerät mit der höchsten Genauigkeit im Katalog, sondern dasjenige, das unter den tatsächlichen Prozess-, Montage- und Lebenszyklusbedingungen die benötigten Informationen zuverlässig liefert. Die SITRANS-Familie bietet eine breite Auswahl. Um diese Vielfalt zum Vorteil zu nutzen, muss jede Entscheidung – vom Namen der Gerätefamilie bis zum Bestellcode – anhand des Messstellen-Datenblatts, der aktuellen Herstellerdokumentation und des Funktionstests vor Ort nachvollziehbar sein.
