Ein Elektronik-Systemschrank ist mehr als ein Metallgehäuse zur Aufnahme von 19-Zoll-Geräten: Er vereint Gerätetragfähigkeit, Kabelführung, Zugänglichkeit, Belüftung und Wartungsanforderungen in einer mechanischen Infrastruktur. Das Portfolio der Elektronik-Systemschränke von Tempa Pano umfasst sechs Produktfamilien – von kompakten Lösungen zur Wandmontage bis hin zu Standschränken mit hoher Aufnahmekapazität. In der offiziellen Produktgruppe sind CR, MR und PR als Wandschränke sowie EC, ER und PEC als Standschränke eingeordnet. So entsteht für Projekte mit Netzwerkgeräten, Patchpanels, Stromverteilungseinheiten, Lüftereinheiten, Fachböden und ähnlichen 19-Zoll-Komponenten eine nach Aufstellungsart vergleichbare Produktmatrix.
Dieser Katalogleitfaden fasst die Serien unter einer gemeinsamen Überschrift zusammen, ohne ihre technischen Unterschiede zu verwischen. Denn es wäre nicht korrekt, für jede Familie dieselbe Schutzart, dieselbe Türkonstruktion oder dieselbe Standardausstattung anzunehmen. Auf den aktuellen türkischsprachigen Produktseiten von Tempa wird IP55 ausdrücklich für die Serien MR und EC angegeben; bei den anderen Serien wurde diesem Inhalt kein auf der jeweiligen Seite nicht angegebener IP-Wert hinzugefügt. Bei der Auswahl sind Wand- oder Standausführung, benötigte U-Höhe, Tiefe, Anordnung von Türen und Seitenwänden, Kabeleinführungsrichtung, natürliche oder lüftergestützte Luftströmung sowie erforderliches Zubehör gemeinsam zu bewerten.
Portfolio der Tempa Elektronik-Systemschränke
Die offizielle Kategorieseite von Tempa Pano führt die sechs Serien CR, EC, ER, MR, PEC und PR auf. In den Produktkatalogen wird CR als „Cool Rack 19-Zoll-Wandschrank“ und ER als „Eko Rack 19-Zoll-Standschrank“ bezeichnet; PR und PEC werden als „Prime Line“ in Wand- beziehungsweise Standausführung geführt. MR gehört zur Gruppe der 19-Zoll-Wandschränke, EC zur Gruppe der 19-Zoll-Standschränke. Diese Benennung erleichtert die erste Vorauswahl nach dem Montageort: Bei Projekten, die eine Wandfläche nutzen sollen, werden CR, MR oder PR betrachtet; wenn eine freistehende Anordnung auf dem Boden mit mehr Platz für Geräte benötigt wird, kommen EC, ER oder PEC in Betracht.
Die Serienauswahl sollte nicht allein anhand der Außenmaße erfolgen. In den Standardmaßtabellen sind Breite, Höhe, Tiefe und U-Angabe zusammen mit dem Produktcode aufgeführt. Nach der Berechnung des gesamten U-Bedarfs der einzubauenden Geräte ist der zusätzliche Platzbedarf für passive Komponenten, Stromverteilung, Lüftereinheit und künftig hinzukommende Geräte gesondert zu berücksichtigen. Gerätetiefe und Schranktiefe sind nicht gleichbedeutend; auch vordere und hintere Anschlüsse, Kabelbiegungen, Netzstecker und Wartungszugänge müssen innerhalb der nutzbaren Tiefe Platz finden. Die tiefenverstellbaren 19-Zoll-Profile von Tempa sind ein wichtiges Katalogmerkmal, das die projektspezifische Positionierung der Montageebene ermöglicht.
CR Cool Rack: Wandschrank mit natürlicher Luftzirkulation
Die CR-Serie ist die im Tempa-Katalog unter dem Namen Cool Rack angebotene 19-Zoll-Wandschrankfamilie. Gehäuse und verglaste Tür sind aus 1 mm Stahlblech, das 19-Zoll-Profil aus 1,5 mm verzinktem Stahl ausgeführt; die Oberfläche ist mit RAL7035w pulverbeschichtet. Die perforierten Boden- und Deckplatten unterstützen die natürliche Luftzirkulation. Der wandseitige Abstand ermöglicht die Kabelführung von unten oder oben. Eine verglaste und perforierte Tür, abnehmbare perforierte Seitenwände sowie zwei tiefenverstellbare vertikale 19-Zoll-Profile gehören zu den wesentlichen Bestandteilen der Standardproduktbeschreibung.
CR kann bei Projekten in die Vergleichsliste aufgenommen werden, die eine wandmontierte Lösung mit Belüftungsöffnungen in einem Gehäuse benötigen. Perforierte Flächen und Anforderungen an die Abschirmung gegenüber der Umgebung müssen jedoch gemeinsam bewertet werden. Da der Hersteller auf der CR-Seite keinen IP-Wert veröffentlicht, darf die Schutzart einer anderen Serie nicht auf CR übertragen werden. Patchpanel, 19-Zoll-Gerätefachboden und Erdungsleiter sind die von Tempa für diese Serie aufgeführten ergänzenden Zubehörteile. Kabeldichte und Wärmelast der Geräte sind Projektparameter, die bestimmen, ob eine natürliche Luftzirkulation ausreicht.
MR-Serie: 19-Zoll-Wandschrank mit IP55
Auch die MR-Serie ist ein 19-Zoll-Wandschrank; anders als bei CR wird auf der offiziellen Produktseite die Schutzart IP55 mit Bezug auf TS 3033 und EN 60529 ausdrücklich angegeben. Gehäuse und verglaste Tür bestehen aus 1,5 mm Stahlblech; als Oberflächenbehandlung ist eine Pulverbeschichtung in RAL7035w angegeben. Eine zehnfach gekantete Profilkonstruktion, eine eingeschäumte PU-Dichtung in der Tür, eine Kabeleinführungsplatte im Boden, eine abnehmbare verschraubte Rückwand und ein Polyamidschloss mit 5 mm Doppelbart-Einsatz sind die beschriebenen Konstruktionsmerkmale.
Zur Ausstattung von MR gehören Gehäuse, verglaste Tür, Rückwand, abgedichtete Kabeleinführungsplatte und vier Wandbefestigungselemente. Sonderabmessungen, Sonderfarben und Vorbehandlung werden auf Anfrage angeboten; Patchpanel, 19-Zoll-Gerätefachboden und Erdungsleiter sind als Zubehör aufgeführt. Bei der Bewertung dieser Serie sind neben der IP55-Anforderung auch die Kabeleinführung von unten, der Zugang zur Rückwand und die Tragfähigkeit der Wand zu prüfen. Der Produktcode sollte erst festgelegt werden, nachdem U-Höhe und Tiefe aus der Standardtabelle mit der Liste der einzubauenden Geräte abgeglichen wurden.

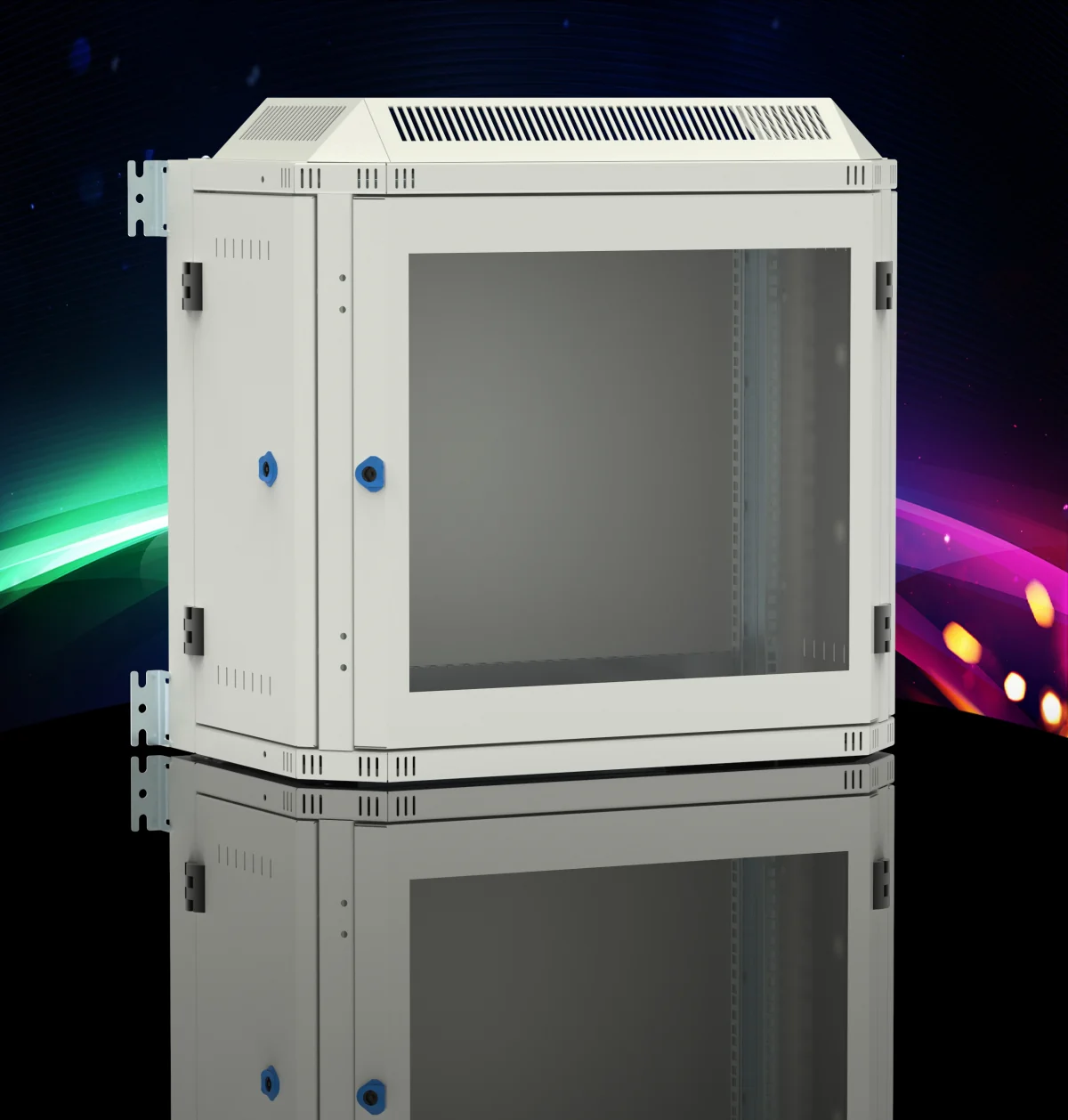

PR Prime Line: Wandschranklösung mit flexiblem Zugang
Die PR-Serie ist der 19-Zoll-Wandschrank der Prime Line-Familie. Rahmen und verglaste Tür bestehen aus 1,5 mm Stahlblech, das 19-Zoll-Profil aus 2 mm verzinktem Stahl; die Oberfläche ist mit RAL7035w pulverbeschichtet. Der vielseitige Prime-Rahmen, die verglaste Fronttür, eine abnehmbare und eine scharnierte Seitenwand, tiefenverstellbare vertikale 19-Zoll-Profile, eine belüftete Staubschutzabdeckung sowie obere und untere Kabeleinführungsplatten werden auf der Produktseite gemeinsam aufgeführt. Diese Anordnung bietet ein konkretes Vergleichskriterium für Wandmontageprojekte, die Zugang und Kabeleinführung aus unterschiedlichen Richtungen erfordern.
Die Standardausstattung umfasst Front- und Rückrahmen, verglaste Tür, Seitenwände, 19-Zoll-Profile oder Schwenkrahmen, eine belüftete Staubschutzabdeckung sowie vier oder sechs Wandbefestigungselemente. Ein oberes Schutzblech, geteilte untere und obere Verschlussblenden, feste oder ausziehbare 19-Zoll-Fachböden, Patchpanel, 1U-Lüftereinheit, Steckdosenleiste, Tiefen-Kabelführungsprofil und Erdungsleiter sind in der Zubehörliste enthalten. Da auf der PR-Seite keine IP-Schutzart angegeben ist, darf der Auswahltext diese Serie keiner bestimmten Schutzart zuordnen.
EC-Serie: 19-Zoll-Standschrank mit IP55
Die EC-Serie ist ein bodenstehender 19-Zoll-Elektronik-Systemschrank. Auf der türkischsprachigen Seite von Tempa werden Gehäuse und Paneele mit 1,5 mm, verglaste Tür und Sockel mit 2 mm Stahlblech sowie das 19-Zoll-Profil mit 2 mm verzinktem Stahl beschrieben. Der mit RAL7035w pulverbeschichtete Schrank besitzt die Schutzart IP55. Ein Stangenverschluss mit Griff und Polyamidgehäuse sowie eine eingeschäumte PU-Dichtung in der Tür zählen zu den Konstruktionsmerkmalen.
Zum Standardumfang von EC gehören Front- und Rückrahmen, verglaste Tür und Rückwand, Seitenwände, tiefenverstellbare 19-Zoll-Profile, vier oder sechs Tiefenschienen, obere Abdeckung und Sockel. Stellfüße, Rollen, oberes Schutzblech, geteilte Verschlussblenden, Steckdosenleiste, ausziehbarer perforierter Fachboden, Kabelführungsprofil, Montageplatte, Schloss, Schwenkrahmen, Patchpanel, 1U-Lüftereinheit und Kabelorganisator sind ergänzende Optionen. Bei geforderter Schutzart IP55 muss im Rahmen des Projekts gesondert überprüft werden, wie sich jede nachträglich ergänzte Komponente, etwa eine Kabeleinführung oder ein Lüfter, auf die gesamte Schranklösung auswirkt.

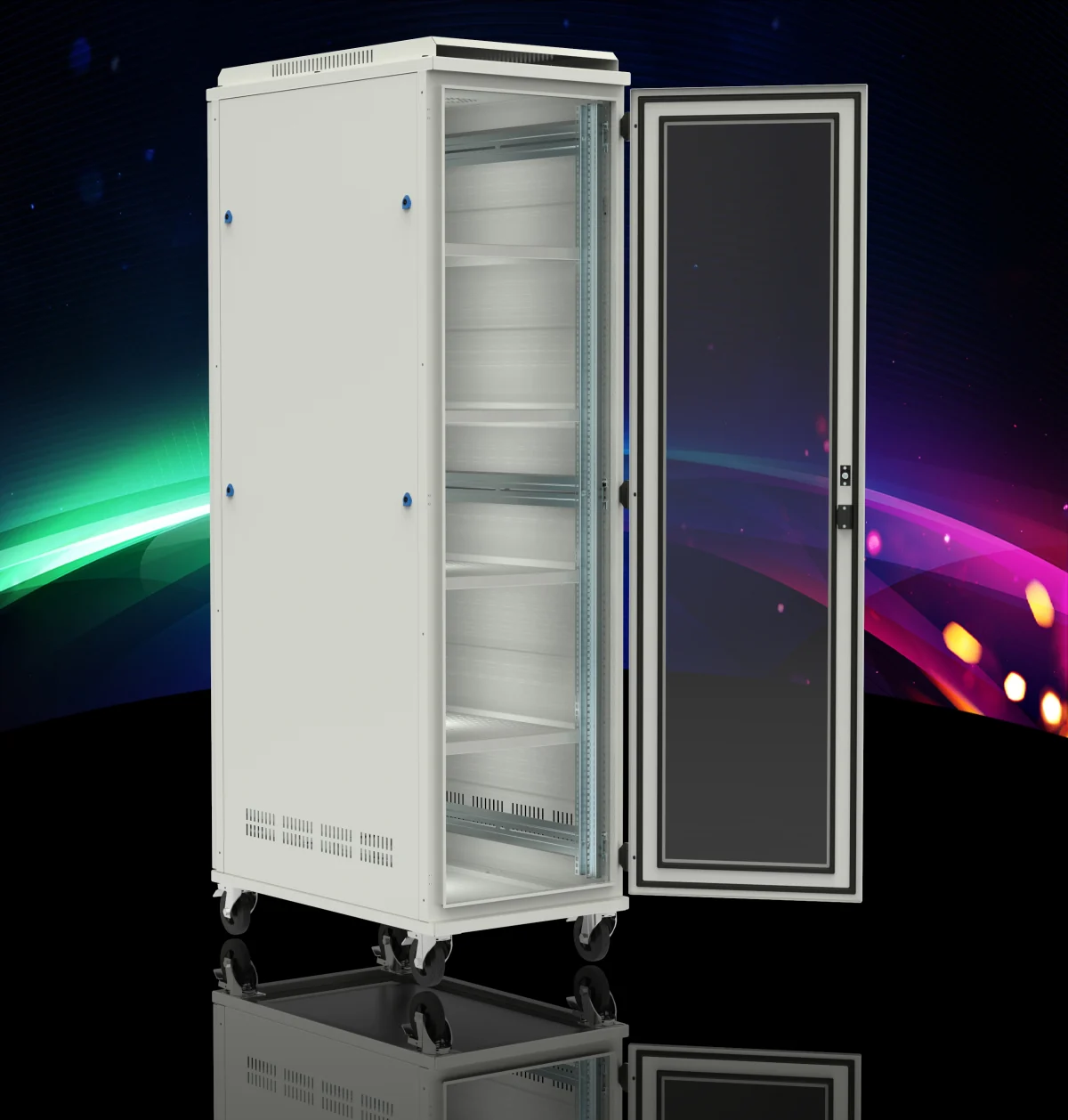

ER Eko Rack: Standschrankfamilie mit Schwerpunkt Belüftung
Die ER-Serie ist ein 19-Zoll-Standschrank mit der Bezeichnung Eko Rack. Ein belüfteter Dachaufsatz, eine um 150 Grad öffnende Tür, ein Dreipunkt-Stangenverschluss, verglaste oder perforierte Front- und Rücktüren, abnehmbare perforierte Seitenwände und tiefenverstellbare vertikale 19-Zoll-Profile sind die charakteristischen Merkmale des Produkts. Im oberen Einsatz befindet sich eine Lüfterblende, im unteren Einsatz eine Kabeleinführungsblende. Als Ausstattungsumfang werden Front- und Rückrahmen, verglaste Tür, Rückwand und Seitenwände, Sockel, belüfteter Dachaufsatz sowie vier vertikale 19-Zoll-Profile genannt.
Für ER werden ergänzende Komponenten wie Stellfüße, Rollen, Steckdosenleiste, feste und ausziehbare Fachböden, Montageplatte, Tiefenschiene, Schwenkrahmen, Patchpanel, 1U-Lüftereinheit und Kabelorganisator angeboten. Die verglasten und perforierten Türvarianten sowie der obere Bereich mit Lüfter unterstützen eine projektspezifische Gestaltung von Luftführung und Zugänglichkeit. Auf der ER-Produktseite wird jedoch kein IP-Wert angegeben; bei der Beschreibung der Belüftungsoptionen darf keine unbestätigte Schutzart ergänzt werden.

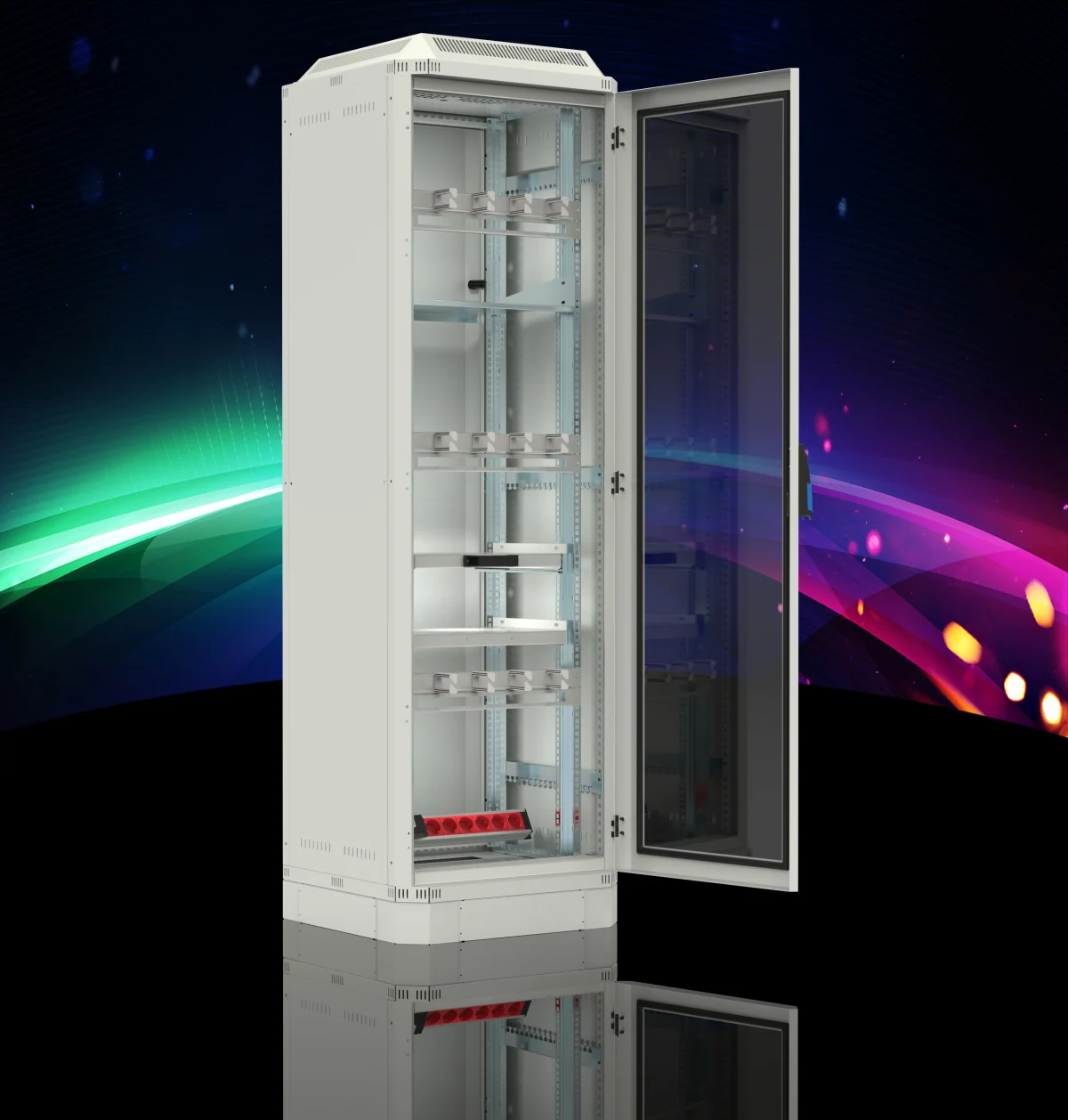

PEC Prime Line: konfigurierbarer Standschrank
PEC ist der 19-Zoll-Standschrank der Prime Line-Familie. Obwohl die Webadresse von Tempa den Ausdruck „pdr-serisi“ enthält, bezeichnen der Seitentitel und der offizielle Produktkatalog das Produkt als PEC-Serie. Der Rahmen besteht aus 1,5 mm, die Paneele aus 1,2 mm, die verglaste Tür aus 1,5 mm und der Sockel aus 2 mm Stahlblech; das 19-Zoll-Profil wird laut Angabe aus 2 mm verzinktem Stahl gefertigt. Die mit RAL7035w pulverbeschichtete Konstruktion umfasst eine verglaste Fronttür, eine abschließbare und abnehmbare Rückwand, belüftete abnehmbare Seitenwände sowie tiefenverstellbare 19-Zoll-Profile.
Eine Kabeleinführungsplatte mit Bürstenleiste und zwei Tiefen-Kabelführungsprofile unterstützen die Kabelorganisation. Blendenoptionen mit Lüfter, Filter oder Perforation sowie eine scharnierte Rückwand und einteilige oder geteilte Schwenkrahmen ermöglichen eine projektspezifische Gestaltung von Zugang und Luftführung. Der Standardumfang umfasst Front- und Rückrahmen, verglaste Tür, abschließbare Rückwand, Seitenwände, Sockel, belüftete Staubschutzabdeckung und verstellbare Profile. Sonderabmessungen, Farben, Vorbehandlung, Sonderracks und Sondermontageplatten werden auf Anfrage angeboten. Da auf der PEC-Seite keine IP-Schutzart veröffentlicht wird, sollte der Vergleich ausschließlich anhand der angegebenen mechanischen Merkmale erfolgen.
Vergleichstabelle der Serien
| Serie | Aufstellungsart | Einordnung im offiziellen Katalog | Angegebene Schutzart | Wesentliches Auswahlkriterium |
|---|---|---|---|---|
| CR | Wandausführung | Cool Rack, 19 Zoll | Auf der Seite nicht angegeben | Perforierte Boden- und Deckplatten und natürliche Luftzirkulation |
| MR | Wandausführung | 19-Zoll-Schrank | IP55 | Abgedichtete Tür, untere Kabeleinführung und abnehmbare Rückwand |
| PR | Wandausführung | Prime Line, 19 Zoll | Auf der Seite nicht angegeben | Scharnierte/abnehmbare Seitenwand und umfassende Zugänglichkeit |
| EC | Standausführung | 19-Zoll-Schrank | IP55 | Geschlossener Rahmen, verglaste Tür, Sockel und umfangreiches Zubehör |
| ER | Standausführung | Eko Rack, 19 Zoll | Auf der Seite nicht angegeben | Perforierte Flächen, oberer Lüftereinsatz und unterer Kabeleinsatz |
| PEC | Standausführung | Prime Line, 19 Zoll | Auf der Seite nicht angegeben | Abschließbare Rückwand, Bürsteneinführung und modulare Zugangsoptionen |
Projektdaten für die Auswahl des richtigen Schranks
Der erste Schritt ist die Gerätebestandsaufnahme. Für jedes Gerät sind U-Höhe, physische Tiefe, Gewicht, vordere und hintere Anschlüsse sowie Leistungsaufnahme zu erfassen. In die Berechnung des gesamten U-Bedarfs fließen nicht nur aktive Geräte ein, sondern auch Patchpanels, Kabelorganisatoren, Steckdosenleisten, Fachböden, Lüftereinheiten und freizuhaltende Erweiterungsreserven. Bei der Auswahl eines Wandschranks sind die Tragfähigkeit der Wand und der zum Öffnen der Tür für Wartungsarbeiten benötigte Raum im Projekt zu prüfen; bei einem Standschrank sind Bodenbeschaffenheit, Einsatz von Rollen oder Füßen und die Zugangsabstände um den Schrank zu überprüfen.
Der zweite Schritt ist das Zugangskonzept. Eine ausschließlich von vorn gewartete Anordnung erfordert nicht dieselbe Tür- und Rückwandkonstruktion wie ein System, bei dem häufig auf die rückseitige Verkabelung zugegriffen wird. Deshalb stehen die abnehmbaren Seitenwände von CR, die abnehmbare Rückwand von MR, die scharnierte Seitenwand von PR, die perforierten Türvarianten von ER und die abschließbaren oder scharnierten Rückwandoptionen von PEC im Mittelpunkt des Katalogvergleichs. Bei der Festlegung der Zugangsoption ist zu prüfen, ob sich das Paneel am vorgesehenen Aufstellort tatsächlich öffnen und ein abgenommenes Teil sicher entnehmen lässt.
Der dritte Schritt ist das Kabel- und Luftmanagement. Kabeleinführungsrichtung, Verlauf der Strom- und Datenleitungen, Position der Steckdosenleiste und erforderlicher Biegeraum beeinflussen die Schranktiefe. Komponenten wie belüfteter Dachaufsatz, perforierte Flächen, Lüfterblende und 1U-Lüftereinheit dürfen nur entsprechend der Standardausstattung oder Zubehörliste der jeweiligen Serie beschrieben werden. Lüfteranzahl oder Kühlleistung dürfen nicht ausgewählt werden, ohne die Verlustleistung der Geräte im Schrank und die Umgebungsbedingungen zu kennen. Bei Projekten mit geforderter Schutzart sind Tür, Dichtung, Kabeleinführung und zusätzlich eingebaute Belüftungselemente gemeinsam zu bewerten.
Checkliste für Angebot und Projektierung
- Angaben zu U, Tiefe, Gewicht und Leistung aller einzubauenden 19-Zoll-Geräte
- Entscheidung für Wand- oder Standausführung sowie tatsächliche Abmessungen des Montagebereichs
- Wartungszugang von vorn, hinten und seitlich; Auswahl einer verglasten, geschlossenen oder perforierten Tür
- Kabeleinführungsrichtung, gesamte Kabeldichte, Anzahl der Patchpanels und Kabelorganisatoren
- Bedarf an Steckdosenleisten, festen oder ausziehbaren Fachböden, Schwenkrahmen, Rollen und Stellfüßen
- Umgebungsbedingungen, geforderte Schutzart und Belüftungskonzept
- Anforderungen an Sonderabmessungen, Sonderfarben, Vorbehandlung, spezielle Racks oder Montageplatten
- Erwarteter Gerätezuwachs nach der Erstinstallation und vorzusehende Kapazitätsreserve
Sobald diese Angaben feststehen, lassen sich die sechs Baureihen anhand derselben technischen Kriterien vergleichen. Oskon kann bei der Umsetzung der Geräte- und Netzwerkliste in eine mechanische Anordnung die Standardabmessungen sowie die Profil-, Paneel- und Zubehöroptionen von Tempa auf die Projektanforderungen abstimmen. Der endgültige Produktcode und die Ausstattung müssen anhand des aktuellen Tempa-Katalogs und einer Bestätigung des Herstellers festgelegt werden.
Offizielle Produktquellen: Dieser Inhalt basiert auf der Kategorieseite von Tempa Pano für Elektronik-Systemschränke sowie den Produktseiten für CR, MR, PR, EC, ER und PEC . Technische Werte und Produktoptionen müssen anhand der aktuellen Herstellerdokumentation überprüft werden.
